Los motores de inducción trifásicos son la columna vertebral de muchas industrias, desde la manufactura hasta la construcción. Para seleccionar el motor adecuado para una aplicación específica, comprender la información proporcionada en la placa de identificación es crucial. Esta tutorial te ayudará a descifrar los datos clave y te permitirá tomar decisiones informadas.
¿Qué es un motor de inducción trifásico?
Un motor de inducción trifásico es un motor eléctrico que utiliza corriente alterna (CA), impulsado por un campo magnético rotatorio. Se compone de un rotor, un estator y bobinas que convierten la energía eléctrica en energía mecánica mediante la inducción electromagnética.
El estator es una cámara exterior no móvil en la que gira el rotor. Está formado por un anillo de electroimanes diseñados como un cilindro para producir un campo magnético rotatorio. El alambre de cobre enrollado en el interior del cilindro crea polos magnéticos, con un polo de cada imán orientado hacia el centro. Cuando la corriente alterna fluye a través de estas bobinas de alambre, forman un par de polos alternos. Los polos alternos crean un campo magnético alterno que gira con una fuerza unificada.
Un rotor también consiste en un grupo de electroimanes dispuestos alrededor de un cilindro, y está alojado dentro del estator. Los campos magnéticos activados dentro del rotor se sienten atraídos por el campo magnético producido por el estator. De ahí que el campo magnético inducido en el estator induzca un campo magnético en el rotor.
Entendiendo los elementos de la placa de identificación
La placa de identificación de un motor trifásico es un documento esencial que resume las características clave del motor. La información en la placa de identificación es crucial para la selección, operación y mantenimiento del motor.
La mayoría de los motores tendrán una placa de identificación que lleva esta información en un formato que cumple con los estándares establecidos por uno de los dos organismos, la Comisión Electrotécnica Internacional (IEC) y la Asociación Nacional de Fabricantes Eléctricos (NEMA).
Tamaño del marco (Frame Size)
El tamaño del marco indica las dimensiones clave del motor, como la altura del centro del eje desde la base del pie del motor. Por ejemplo, un marco 315 tendrá una dimensión desde el pie hasta el eje de 315 mm.
La letra que acompaña al número (S, M, L) define la dimensión entre los agujeros de montaje en los pies delantero y trasero. S es para un pie corto, M para un pie mediano y L para un pie largo.
Potencia (Power)
La potencia del motor se puede expresar en kilovatios (kW) o caballos de fuerza (hp). En la mayoría de los motores, la potencia se escribe en kW, pero los motores más antiguos pueden estar calificados en hp.
Voltaje (Voltages)
Si hay más de una cifra de voltaje en la placa de identificación, la conexión delta (△) es la conexión de bajo voltaje, mientras que la configuración estrella (Ｙ) es para una conexión de alto voltaje. El diagrama de cableado para ambas configuraciones, delta y estrella, a menudo también se agrega a la placa de identificación.
Velocidad/RPM (Speed/RPM)
La velocidad del motor se expresa en revoluciones por minuto (RPM). Esta información también indica la cantidad de polos que tiene el motor.
Un motor requiere un mínimo de dos polos por fase, y un motor de 2 polos gira completamente para cada cambio de polaridad. Por lo tanto, a 50 Hz, la velocidad máxima teórica a la que puede funcionar un motor trifásico es de 3000 RPM. Un motor etiquetado con una velocidad cercana a los 3000 RPM será un motor de 2 polos.
En los motores de inducción, la velocidad real es ligeramente más lenta debido a las pérdidas por factores como la resistencia y el viento, lo que se conoce como "deslizamiento". A medida que las RPM se reducen a la mitad, el número de polos debe duplicarse. Un motor con una velocidad nominal de alrededor de 1500 RPM será un motor de 4 polos. Un motor con una velocidad nominal de alrededor de 1000 RPM tendrá 6 polos, un motor con una velocidad nominal cercana a 750 RPM tendrá 8 polos, y un motor de 10 polos funcionará a aproximadamente 600 RPM.
Eficiencia (Efficiency)
La eficiencia es un factor importante para los motores y se indica típicamente con un número IE. Mientras que un motor de baja eficiencia puede repararse y reutilizarse, a veces a un nivel de eficiencia mejorado, la directiva Ecodesign regula la clasificación IE que debe tener un motor nuevo según la aplicación y el sistema general.
IE1 se conoce como eficiencia estándar, IE2 es alta eficiencia, IE3 es eficiencia premium, y IE4 es súper premium. Existe una diferencia significativa en la eficiencia entre IE1 e IECon una potencia nominal de alrededor de 4 kW, un motor IE1 tiene una eficiencia del 80%, mientras que un motor IE4 tiene una eficiencia del 90%. Esto representa la reducción a la mitad de las pérdidas, lo que puede suponer un ahorro significativo de costes.
Clasificación IP (IP rating)
IP significa protección contra la entrada - la capacidad de un dispositivo para detener la entrada de material extraño e interferir con su funcionamiento. El primer dígito después del IP representa el nivel de protección contra sólidos, mientras que el segundo representa la protección contra líquidos. El primero puede ir de 0 - sin protección - a 6 - protección total contra el polvo. El segundo va de 0 - sin protección contra líquidos - a 9 - resistencia a chorros de agua de alta presión.
Información adicional (Other information)

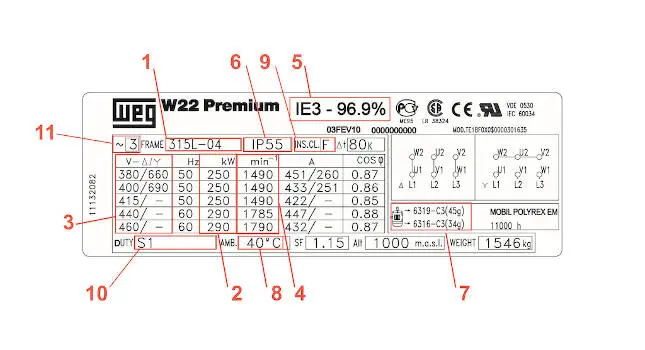

Algunos fabricantes incluyen el tamaño de los rodamientos en sus placas de identificación. También pueden incluir una clasificación de temperatura, como en el ejemplo, que muestra que el motor puede funcionar a una temperatura ambiente de hasta 40 °C.
La placa de identificación también puede mostrar a qué clase de aislamiento se ha enrollado el motor. El estándar de reparación para máquinas rotatorias establece que un motor puede repararse a la misma clase de aislamiento o a una mejor, por lo que esta es información importante para el proveedor de reparaciones. El ciclo de trabajo también puede estar en la placa de identificación. En nuestro ejemplo, S1 indica un servicio continuo e indica que este motor ha sido diseñado para funcionar las 24 horas del día, los 7 días de la semana, los 365 días del año sin problemas, sujeto a un mantenimiento programado. Diez clasificaciones de ciclo de trabajo cubren ejemplos como uso a corto plazo, servicio intermitente, carga variable.
Los motores también pueden incluir información adicional, como el símbolo Ex, aplicado a los motores diseñados para su uso en entornos potencialmente explosivos. Estos motores deberán ser reemplazados por motores con una clasificación similar y solo deben ser reparados por una empresa con la experiencia y la capacidad para reparar equipos Ex de áreas peligrosas.
