Los motores eléctricos trifásicos son ampliamente utilizados en la industria, proporcionando potencia a una variedad de máquinas y procesos. La forma en que se arranca un motor trifásico es crucial para su funcionamiento eficiente y la seguridad de la instalación. En este artículo, exploraremos en detalle el arranque directo de motores trifásicos, incluyendo los diferentes métodos, sus ventajas y desventajas, así como otros aspectos importantes como la inversión de marcha y el frenado.

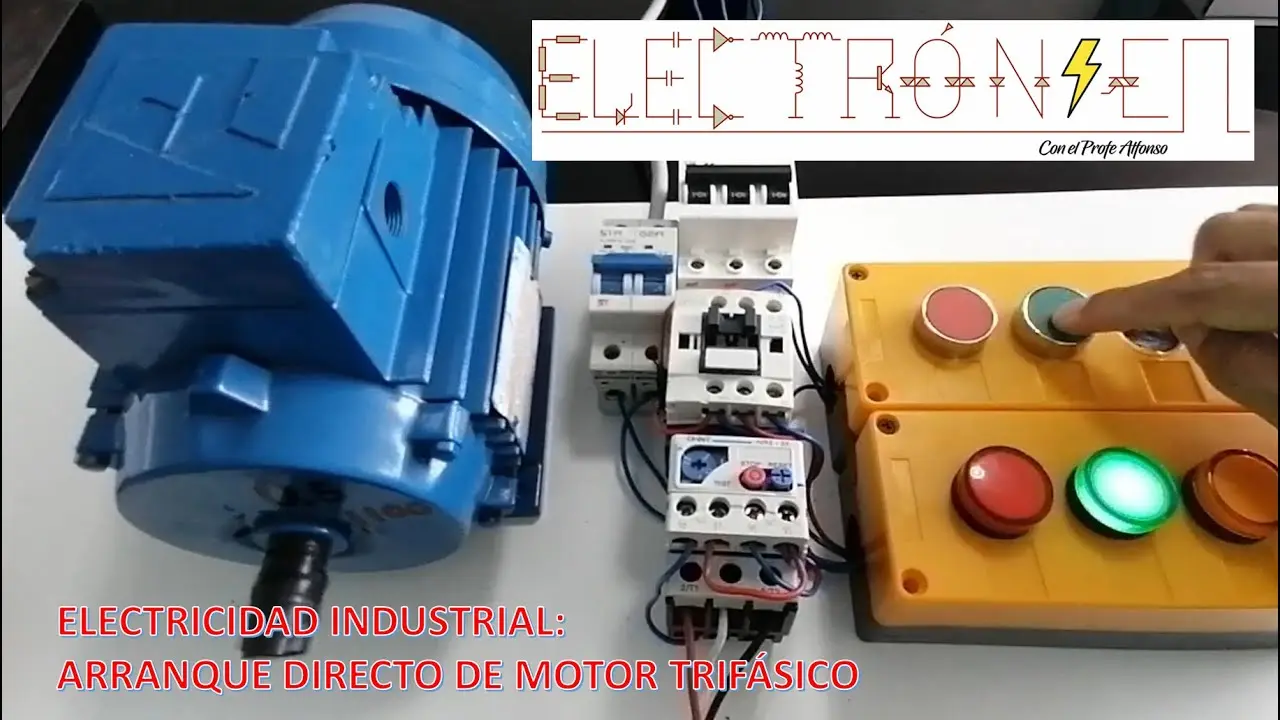

¿Qué es un Arranque Directo de Motor Trifásico?
El arranque directo de un motor trifásico se refiere a la conexión directa del motor a la fuente de alimentación trifásica sin ningún tipo de dispositivo de control o reducción de corriente. En este método, la tensión completa de la red se aplica al motor desde el principio, lo que resulta en una alta corriente de arranque. El arranque directo es el método más simple y económico, pero no es adecuado para todas las aplicaciones.
Métodos de Arranque para Motores Trifásicos
Existen varios métodos de arranque para los motores trifásicos, cada uno con sus propias características y aplicaciones:
Arranque Directo
El arranque directo es el método más básico y simple. Se conecta el motor directamente a la red trifásica, aplicando la tensión completa a las bobinas del estator. Este método es adecuado para motores de baja potencia (generalmente inferiores a 5 kW) y cargas que no requieren un par de arranque alto.
Ventajas:
- Sencillo y económico.
- Fácil de implementar.
Desventajas:
- Alta corriente de arranque, lo que puede afectar la red eléctrica.
- Alto estrés mecánico en el motor y la carga.
- No es adecuado para motores de alta potencia o cargas con alto par de arranque.
Arranque Estrella-Triángulo
El arranque estrella-triángulo es un método de arranque de tensión reducida que utiliza un interruptor de conmutación para cambiar la conexión de las bobinas del estator de una configuración en estrella (Y) a una configuración en triángulo (Δ) después de un tiempo predeterminado. Este método reduce la corriente de arranque a aproximadamente un tercio de la corriente de arranque directo.
Ventajas:
- Reduce la corriente de arranque.
- Reduce el estrés mecánico en el motor y la carga.
- Adecuado para motores de media potencia.
Desventajas:
Cómo Arranca un Motor Trifásico
El proceso de arranque de un motor trifásico implica la aplicación de una tensión trifásica a las bobinas del estator, lo que genera un campo magnético rotatorio. Este campo magnético interactúa con el campo magnético de la armadura del rotor, lo que produce un par y hace que el motor comience a girar. El motor acelerará gradualmente hasta alcanzar su velocidad nominal.
Inversión de Marcha de Motores Trifásicos
Para invertir el sentido de giro de un motor trifásico, se necesita invertir la secuencia de fase de la tensión aplicada a las bobinas del estator. Esto se puede lograr intercambiando dos de los tres cables de fase que alimentan al motor.
Frenado de Motores Trifásicos
El frenado de un motor trifásico se refiere a la reducción de la velocidad del motor hasta que se detiene por completo. Existen varios métodos de frenado, incluyendo:
Frenado Mecánico
El frenado mecánico implica el uso de un freno físico que se aplica al eje del motor para detener su rotación. Este método es simple y eficaz, pero puede generar calor y desgaste en el freno.
Frenado por Inyección de Corriente Continua
El frenado por inyección de corriente continua implica la aplicación de una corriente continua a las bobinas del estator para generar un campo magnético que se opone al movimiento del rotor. Este método es eficaz para detener rápidamente el motor, pero requiere un circuito de frenado dedicado.
Tabla Comparativa de Métodos de Arranque
| Método de Arranque | Corriente de Arranque | Par de Arranque | Complejidad | Costo |
|---|---|---|---|---|
| Arranque Directo | Alta | Alto | Bajo | Bajo |
| Arranque Estrella-Triángulo | Media | Medio | Medio | Medio |
Consideraciones Importantes
- La selección del método de arranque depende del tipo de motor, la potencia, la carga y las condiciones de operación.
- Tener en cuenta la capacidad de la red eléctrica para manejar la corriente de arranque del motor.
- Las protecciones adecuadas, como interruptores de circuito y fusibles, deben instalarse para proteger el motor y la red.
- Se debe considerar el estrés mecánico en el motor y la carga durante el arranque y la operación.
- El mantenimiento regular es esencial para garantizar el funcionamiento confiable del motor.
El arranque directo de un motor trifásico es un método simple y económico, pero tiene limitaciones en términos de corriente de arranque y estrés mecánico. Otros métodos, como el arranque estrella-triángulo, pueden ser más adecuados para aplicaciones que requieren un control más preciso y una reducción de la corriente de arranque. La selección del método de arranque depende de las necesidades específicas de la aplicación.
