Los motores monofásicos son ampliamente utilizados en aplicaciones domésticas e industriales. Para que estos motores funcionen correctamente, a menudo se necesita un capacitor de arranque que ayude a iniciar el motor y proporcionarle el par necesario para comenzar a girar.
Determinar el tamaño del capacitor de arranque correcto es crucial para el funcionamiento eficiente y duradero del motor. Un capacitor demasiado pequeño puede provocar un arranque lento y un desgaste excesivo del motor, mientras que uno demasiado grande puede provocar sobrecargas y daños al motor.
¿Qué es un capacitor de arranque?
Un capacitor de arranque es un componente eléctrico que almacena energía eléctrica en forma de campo eléctrico. Cuando se aplica una tensión al capacitor, se carga y almacena energía. Al liberar esta energía, el capacitor puede proporcionar un impulso adicional de corriente al motor, ayudándolo a superar la inercia de arranque y comenzar a girar.
¿Por qué se necesita un capacitor de arranque?
Los motores monofásicos tienen un solo bobinado, lo que significa que solo tienen un campo magnético. Este campo no es lo suficientemente fuerte para iniciar el motor por sí mismo. El capacitor de arranque crea un segundo campo magnético, que está desfasado 90 grados con respecto al campo principal. La interacción de estos dos campos proporciona el par necesario para que el motor comience a girar.
Cómo calcular el tamaño del capacitor de arranque
Para calcular el tamaño del capacitor de arranque, necesitamos conocer la potencia del motor, el factor de potencia y la tensión de alimentación.
Datos necesarios
- Potencia del motor (kW): Esta información se encuentra normalmente en la placa de características del motor.
- Factor de potencia (cos φ): El factor de potencia también se indica en la placa de características del motor. Un valor típico para motores monofásicos es 0,8 o 0,8
- Tensión de alimentación (V): La tensión de alimentación suele ser de 230V para sistemas monofásicos.
Cálculo de la corriente (I)
Primero, calculamos la corriente que el motor consume utilizando la siguiente fórmula:
I = P / (V x cos φ)
Donde:
- I : Corriente (amperios)
- P : Potencia del motor (kilovatios)
- V : Tensión de alimentación (voltios)
- cos φ : Factor de potencia
Cálculo de la reactancia inductiva (XL)
Luego, calculamos la reactancia inductiva del motor utilizando la siguiente fórmula:
XL = V / I
Donde:
- XL : Reactancia inductiva (ohmios)
- V : Tensión de alimentación (voltios)
- I : Corriente (amperios)

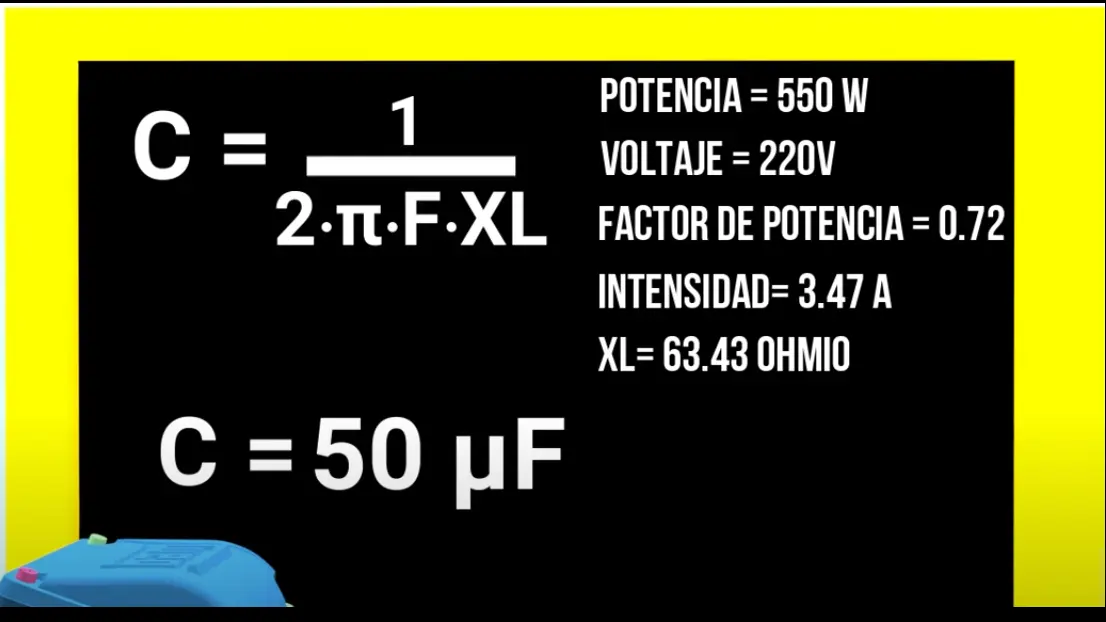

Cálculo de la capacitancia (C)
Finalmente, calculamos la capacitancia del capacitor de arranque utilizando la siguiente fórmula:
C = I / (2πfXL)
Donde:
- C : Capacitancia (faradios)
- I : Corriente (amperios)
- f : Frecuencia de alimentación (hertz) - Normalmente 50 Hz o 60 Hz
- XL : Reactancia inductiva (ohmios)
Conversión a microfaradios (μF)
El resultado obtenido en la fórmula anterior se expresa en faradios (F). Para convertirlo a microfaradios (μF), multiplicamos por 000.000.
Ejemplo práctico:
Supongamos que tenemos un motor monofásico con las siguientes especificaciones:
- Potencia: 1,5 kW
- Factor de potencia: 0,8
- Tensión de alimentación: 230 V
Siguiendo los pasos anteriores:
- Cálculo de la corriente: I = 1,5 kW / (230 V x 0,8) = 8,15 A
- Cálculo de la reactancia inductiva: XL = 230 V / 8,15 A = 28,2 Ω
- Cálculo de la capacitancia: C = 8,15 A / (2π x 50 Hz x 28,2 Ω) = 1,84 x 10 -4 F = 184 μF
Por lo tanto, para este motor monofásico de 1,5 kW, necesitaríamos un capacitor de arranque de aproximadamente 184 μF.
Recomendaciones adicionales:
- Siempre consulta la placa de características del motor: La información sobre la potencia del motor, el factor de potencia y la tensión de alimentación se encuentra en la placa de características del motor. Asegúrate de utilizar estos valores para los cálculos.
- Utiliza un capacitor de arranque de calidad: La calidad del capacitor de arranque es importante para el funcionamiento del motor. Un capacitor de mala calidad puede fallar prematuramente y causar problemas.
- Considera un capacitor de arranque con una clasificación de voltaje adecuada: El capacitor de arranque debe tener una clasificación de voltaje igual o superior a la tensión de alimentación del motor.
- Utiliza el capacitor de arranque recomendado por el fabricante: El fabricante del motor suele recomendar un capacitor de arranque específico para su motor. Es recomendable seguir estas recomendaciones.
- Ten en cuenta las condiciones de funcionamiento: Las condiciones de funcionamiento del motor, como la temperatura ambiente y la carga, pueden influir en el tamaño del capacitor de arranque necesario. En condiciones extremas, puede ser necesario utilizar un capacitor de arranque con una clasificación de capacitancia ligeramente mayor.
Tipos de capacitores de arranque
Existen dos tipos principales de capacitores de arranque:
- Capacitores de arranque de funcionamiento continuo: Estos capacitores están conectados permanentemente al motor y se utilizan para mejorar el factor de potencia y el rendimiento del motor. El capacitor de arranque de funcionamiento continuo normalmente tiene un valor de capacitancia más bajo que el capacitor de arranque.
- Capacitores de arranque de funcionamiento intermitente: Estos capacitores solo se conectan al motor durante el arranque. Una vez que el motor ha alcanzado su velocidad de funcionamiento, el capacitor se desconecta. El capacitor de arranque de funcionamiento intermitente normalmente tiene un valor de capacitancia más alto que el capacitor de arranque de funcionamiento continuo.
Calcular el tamaño del capacitor de arranque correcto es un paso esencial para garantizar el correcto funcionamiento del motor monofásico. Siguiendo los pasos descritos en esta tutorial, podrás determinar el tamaño del capacitor de arranque adecuado para tu motor. Recuerda siempre utilizar un capacitor de arranque de calidad y consultar las recomendaciones del fabricante del motor.
