Los circuitos de control de motores trifásicos son sistemas esenciales en una amplia gama de aplicaciones industriales, desde la maquinaria pesada hasta los procesos de fabricación. Su función principal es controlar la velocidad, dirección y funcionamiento del motor trifásico, asegurando un rendimiento óptimo y la seguridad del sistema.
Para comprender a profundidad estos circuitos, es fundamental abordar los diferentes tipos que existen, cada uno con características y aplicaciones específicas. En este artículo, exploraremos los tres tipos más comunes de circuitos de control de motores trifásicos:

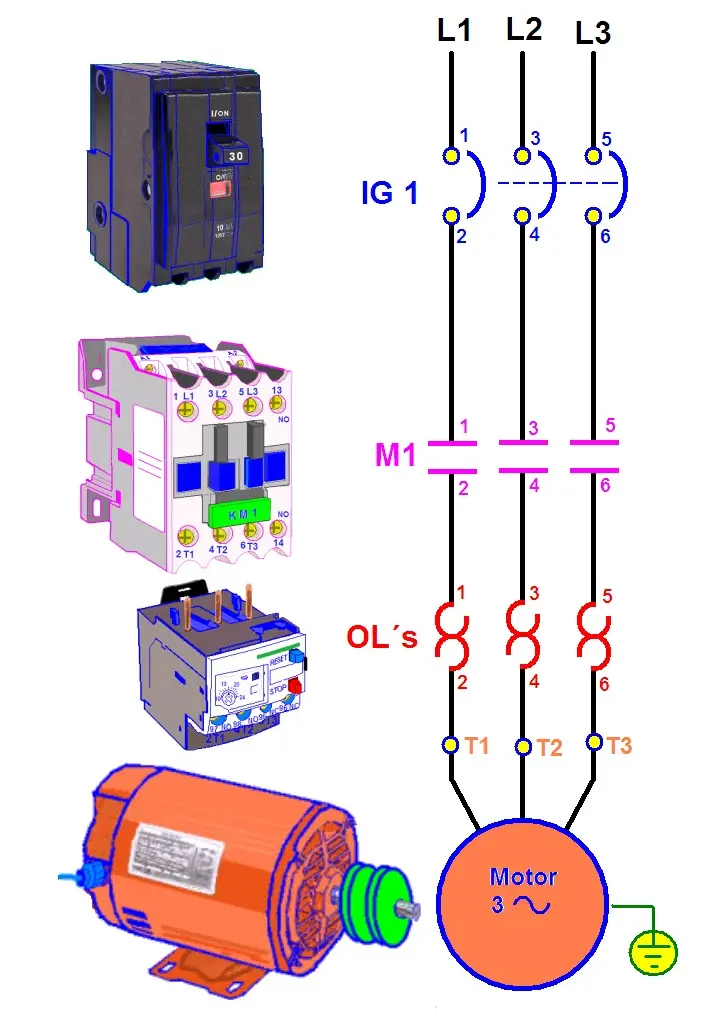

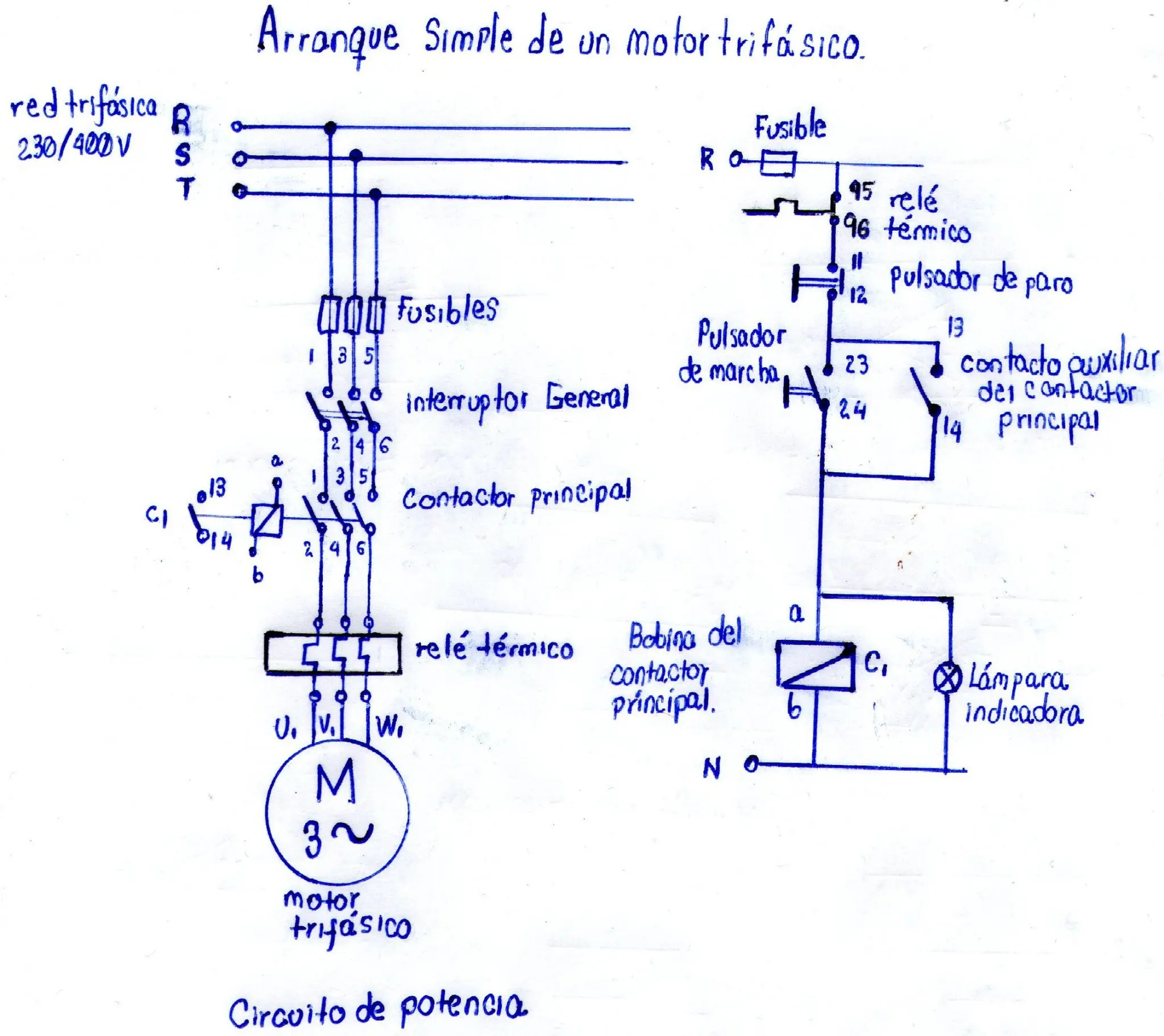

Circuitos de Control Directo en Línea (DOL)
El circuito DOL, también conocido como "arranque directo", es el método más sencillo para controlar un motor trifásico. En este sistema, el motor se conecta directamente a la fuente de alimentación trifásica, sin ningún componente adicional. La ventaja principal de este tipo de circuito es su simplicidad y bajo costo.
Sin embargo, el circuito DOL presenta algunas desventajas:
- Alto par de arranque : El motor arranca con la máxima corriente, lo que puede generar un alto impacto en la red eléctrica y en el propio motor.
- Posibles daños al motor : La alta corriente de arranque puede sobrecargar el motor, provocando daños en el aislamiento o en los devanados.
- Dificultad para controlar la velocidad : Este tipo de circuito no permite controlar la velocidad del motor de forma precisa.
En general, el circuito DOL es adecuado para aplicaciones donde el motor no está sujeto a cargas pesadas o donde la velocidad de arranque no es crítica.
Circuitos de Control de Arranque Estrella-Triángulo (Y-Δ)
El circuito de arranque Estrella-Triángulo es una alternativa al circuito DOL que ofrece una mayor protección al motor. En este método, el motor se conecta en configuración estrella (Y) durante el arranque y luego se cambia a configuración triángulo (Δ) una vez que el motor alcanza una velocidad cercana a la nominal.
Las ventajas del circuito de arranque Estrella-Triángulo incluyen:
- Reducción de la corriente de arranque : Al conectar el motor en estrella, la corriente de arranque se reduce a aproximadamente 1/3 de la corriente de arranque en triángulo.
- Menor impacto en la red eléctrica : La reducción de la corriente de arranque minimiza las fluctuaciones de voltaje y la carga sobre la red eléctrica.
- Mayor protección al motor : La menor corriente de arranque reduce el estrés en el motor, prolongando su vida útil.
Sin embargo, el circuito de arranque Estrella-Triángulo también tiene algunas desventajas:
- Mayor complejidad : El circuito requiere componentes adicionales, como un contactor de estrella-triángulo, lo que aumenta su costo y complejidad.
- Arranque más lento : El motor arranca a una velocidad más baja en configuración estrella, lo que puede no ser adecuado para todas las aplicaciones.
Este tipo de circuito es ideal para motores con cargas moderadas y donde se requiere una reducción del impacto en la red eléctrica.
Circuitos de Control con Controladores de Velocidad
Los controladores de velocidad son dispositivos electrónicos que permiten controlar la velocidad del motor de forma precisa. Estos controladores utilizan técnicas de control electrónico para ajustar la frecuencia y el voltaje que se aplica al motor, lo que permite variar su velocidad de manera suave y eficiente.
Los controladores de velocidad ofrecen una amplia gama de ventajas:
- Control de velocidad preciso : Permiten ajustar la velocidad del motor de manera precisa y constante.
- Arranque suave : La velocidad del motor se puede aumentar gradualmente, minimizando el impacto en la red eléctrica y en el motor.
- Eficiencia energética : El control de velocidad preciso permite optimizar el consumo de energía, reduciendo los costos de operación.
- Mayor flexibilidad : Se pueden implementar funciones adicionales, como la protección contra sobrecargas, la inversión de sentido de rotación y el control de par.
Las desventajas de los controladores de velocidad incluyen:
- Mayor costo : Los controladores de velocidad son más costosos que los circuitos DOL o Estrella-Triángulo.
- Mayor complejidad : El circuito requiere un mayor conocimiento de la electrónica de control.
Los controladores de velocidad son ideales para aplicaciones donde se requiere un control preciso de la velocidad, un arranque suave y una alta eficiencia energética, como en procesos de fabricación, maquinaria de precisión y sistemas de transporte.
Factores a Considerar al Elegir un Circuito de Control de Motor Trifásico
La elección del tipo de circuito de control adecuado dependerá de varios factores, como:
- Tipo de motor : La potencia y el tipo de motor (inductivo o síncrono) influyen en el circuito de control a utilizar.
- Carga : La carga que debe mover el motor determina la corriente de arranque y la velocidad requerida.
- Requisitos de control de velocidad : Si se necesita un control preciso de la velocidad, se requerirá un controlador de velocidad.
- Consideraciones de seguridad : Es fundamental considerar los aspectos de seguridad en la elección del circuito, especialmente en aplicaciones con alto riesgo.
- Presupuesto : El costo del circuito de control también es un factor importante a tener en cuenta.
Consultas Habituales
Aquí se presentan algunas de las consultas más comunes relacionadas con los circuitos de control de motores trifásicos :
- ¿Cuál es el mejor tipo de circuito de control para una determinada aplicación?
- ¿Cómo se calcula la corriente de arranque de un motor trifásico?
- ¿Qué componentes se necesitan para construir un circuito de control de motor trifásico?
- ¿Cómo se puede ajustar la velocidad de un motor trifásico?
- ¿Qué medidas de seguridad se deben tomar al trabajar con circuitos de control de motores trifásicos?
Para encontrar respuestas a estas y otras preguntas, es recomendable consultar con un profesional en el campo de la ingeniería eléctrica.
Los circuitos de control de motores trifásicos son componentes esenciales en los sistemas industriales modernos. La elección del tipo de circuito adecuado dependerá de las necesidades específicas de cada aplicación. Al comprender las características y ventajas de cada tipo de circuito, se puede tomar una decisión informada que garantice un funcionamiento seguro y eficiente del motor.
