Los motores monofásicos son ampliamente utilizados en diversas aplicaciones domésticas e industriales, desde ventiladores y bombas hasta herramientas eléctricas y equipos de fabricación. Para controlar su funcionamiento de manera eficiente y segura, es fundamental comprender el diseño y la operación de sus circuitos de mando y fuerza.
¿Qué es un Circuito de Mando?
El circuito de mando, también conocido como circuito de control, es el cerebro del motor monofásico. Su función principal es recibir señales de control, como la orden de arranque, parada, cambio de sentido de giro o variación de velocidad, y traducirlas en acciones físicas que controlan el flujo de corriente hacia el circuito de fuerza, donde se encuentra el motor.
El Circuito de Fuerza
El circuito de fuerza es la vía por la cual la energía eléctrica llega al motor. Se compone de los cables que conectan la fuente de alimentación al motor, incluyendo el bobinado del estator, donde se produce la fuerza magnética que hace girar el rotor.

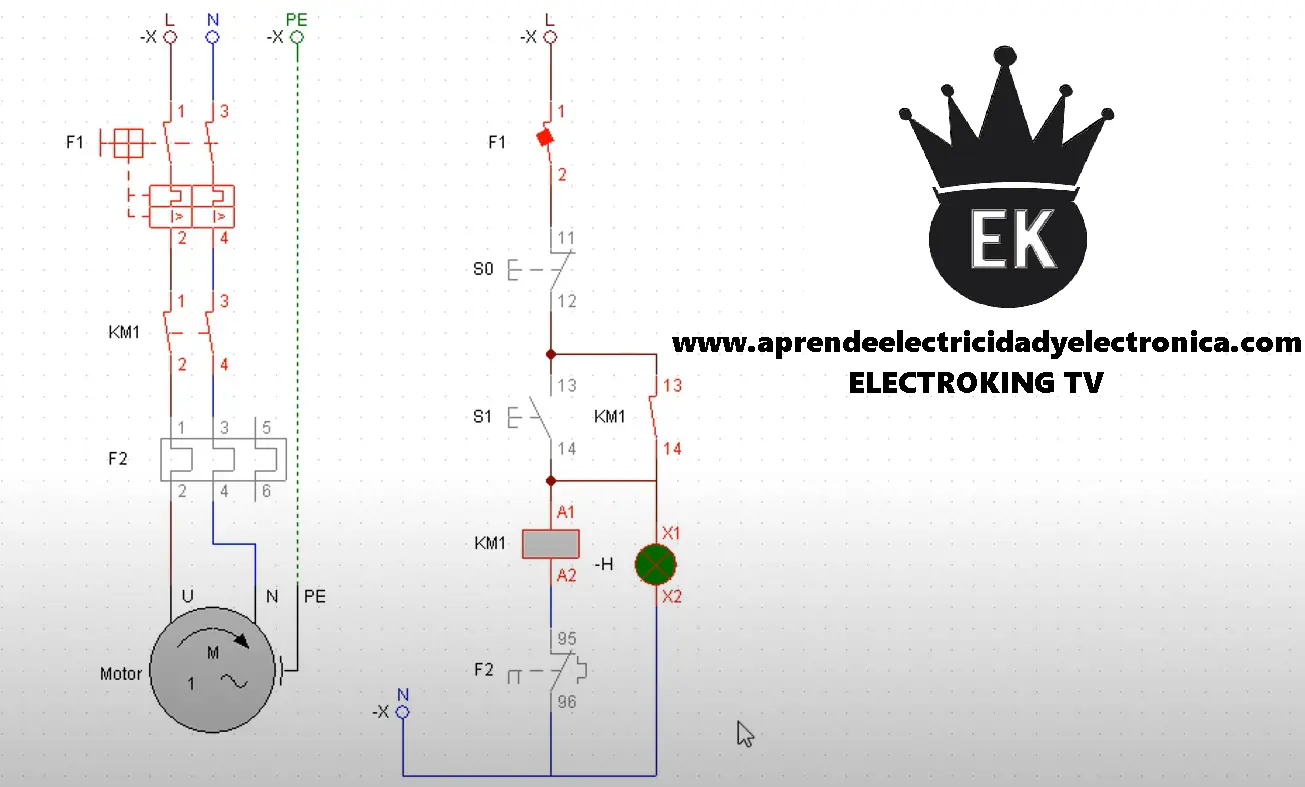

Voltaje en los Circuitos de Mando
El voltaje utilizado en los circuitos de mando es crucial para la seguridad y el correcto funcionamiento del sistema. La norma EN 60204-1/VDE 0113-1 establece que la tensión secundaria en los circuitos de mando no debe superar los 50 V. Esta precaución se implementa utilizando un transformador de seguridad con bobinados separados o una fuente de alimentación con desconexión segura.
¿Por qué se utiliza bajo voltaje en el circuito de mando?
La utilización de bajo voltaje en el circuito de mando ofrece varias ventajas:
- Mayor seguridad : Reduce el riesgo de descargas eléctricas, especialmente en entornos húmedos o con presencia de agua.
- Reducción de la interferencia electromagnética : El bajo voltaje minimiza la interferencia con otros dispositivos electrónicos.
- Protección de los componentes sensibles : Los componentes del circuito de mando, como los relés, contactores y sensores, son más susceptibles a daños por altas tensiones.
Puesta a Tierra en los Circuitos de Mando
La puesta a tierra en los circuitos de mando es un aspecto crucial para la seguridad eléctrica. Su objetivo es proporcionar una ruta de baja resistencia para la corriente en caso de un fallo de aislamiento.
Sistemas TN e IT
En los circuitos de mando, se pueden utilizar dos esquemas de puesta a tierra:
- Sistema TN : La carcasa del circuito de mando está conectada a tierra. Este sistema ofrece una buena protección contra fallos de aislamiento, ya que cualquier fuga de corriente encuentra un camino directo a tierra.
- Sistema IT : El circuito de mando está aislado de tierra. En este sistema, se utiliza un vigilante del aislamiento para detectar cualquier fallo de aislamiento en los componentes sensibles.
Componentes del Circuito de Mando
Los circuitos de mando de motores monofásicos están compuestos por varios componentes esenciales:
- Interruptor de control : Permite encender y apagar el motor.
- Relés : Componentes electromecánicos que abren o cierran circuitos eléctricos en respuesta a una señal de control.
- Contactos : Partes del relé que permiten el paso de la corriente eléctrica cuando se activan.
- Botones de control : Permiten al operador iniciar, detener o cambiar la dirección de giro del motor.
- Fusibles : Dispositivos de protección que interrumpen el flujo de corriente en caso de sobrecarga o cortocircuito.
- Controlador de velocidad : Permite ajustar la velocidad del motor.
- Sensores : Detectan variables como la velocidad, posición, temperatura o presión del motor, y envían señales al circuito de mando para ajustar su funcionamiento.
Medidas de Seguridad en los Circuitos de Mando
Es fundamental implementar medidas de seguridad para garantizar un funcionamiento seguro y fiable de los circuitos de mando:
- Uso de bajo voltaje : Como se mencionó anteriormente, la utilización de un transformador de seguridad o una fuente de alimentación de bajo voltaje es fundamental.
- Aislamiento adecuado : Los cables y los componentes del circuito de mando deben estar adecuadamente aislados para evitar fugas de corriente.
- Protección contra cortocircuitos : Los fusibles o disyuntores deben instalarse para interrumpir el flujo de corriente en caso de cortocircuito.
- Protección contra sobrecargas : Los fusibles o disyuntores también deben proteger el circuito de sobrecargas, que pueden causar daños al motor o a otros componentes.
- Mantenimiento regular : Inspeccionar y mantener regularmente los componentes del circuito de mando es esencial para detectar y corregir posibles fallos antes de que se conviertan en problemas graves.
El circuito de mando y fuerza de un motor monofásico es un sistema complejo pero fundamental para el control y la operación segura de estos motores. El uso de bajo voltaje, la puesta a tierra adecuada y los componentes de protección son esenciales para garantizar un funcionamiento fiable y minimizar los riesgos de fallos y accidentes. Un conocimiento sólido de este sistema permite optimizar el rendimiento del motor, mejorar la eficiencia energética y garantizar la seguridad del personal y las instalaciones.
