En el ámbito de la electrónica de potencia, el circuito puente H ocupa un lugar fundamental como una configuración versátil para el control de motores. Su capacidad para invertir la polaridad de la corriente aplicada al motor le otorga un control preciso de la dirección y velocidad, convirtiéndolo en una herramienta esencial en aplicaciones de robótica, automatización y más. En este artículo, exploraremos en detalle el funcionamiento del circuito puente H, sus diferentes tipos, ventajas, aplicaciones y consideraciones para su implementación.
¿Qué es un Circuito Puente H?

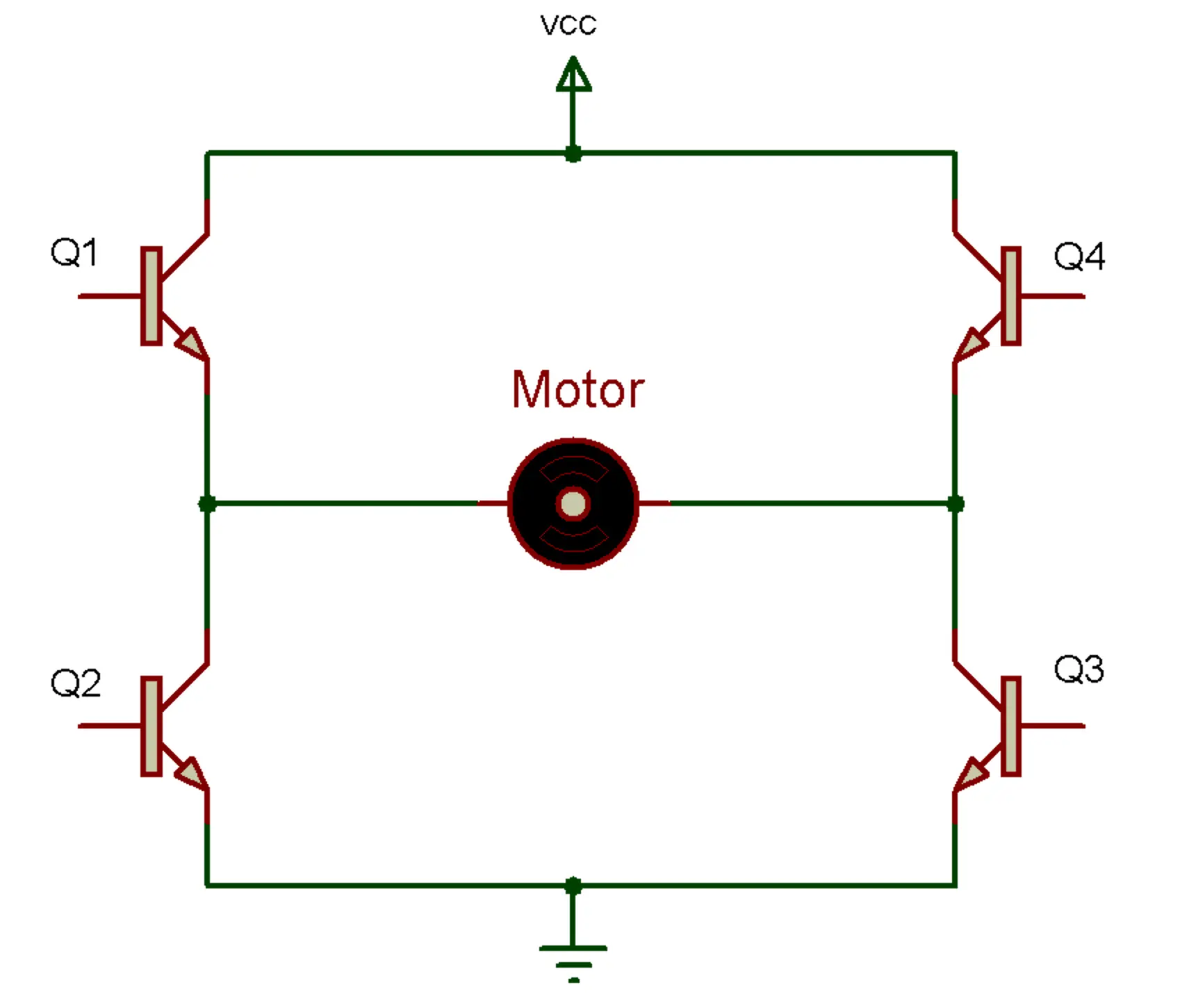

Un circuito puente H es una configuración electrónica que utiliza cuatro interruptores (generalmente transistores) conectados en una disposición en forma de puente. Estos interruptores actúan como conmutadores que controlan el flujo de corriente hacia el motor. La disposición del puente permite cambiar la polaridad de la tensión aplicada al motor, lo que permite controlar su dirección de rotación.
Estructura Básica de un Puente H
Un circuito puente H básico se compone de los siguientes elementos:
- Cuatro interruptores : Estos interruptores son generalmente transistores MOSFET o IGBT, que se activan y desactivan para controlar el flujo de corriente.
- Fuente de alimentación : Provee la tensión necesaria para alimentar el motor.
- Motor : El dispositivo que se controla.
- Diodos de protección : Estos diodos evitan que la tensión inversa se genere en los interruptores cuando se apagan.
Funcionamiento del Puente H
El funcionamiento del puente H se basa en el control de la polaridad de la tensión aplicada al motor. Para que el motor gire en una dirección, se activan dos interruptores específicos, mientras que los otros dos permanecen desactivados. Al invertir la configuración de los interruptores activados, se invierte la polaridad de la tensión y el motor gira en la dirección opuesta.
Tipos de Circuitos Puente H
Existen diferentes tipos de circuitos puente H, cada uno con sus propias características y aplicaciones. Algunos de los más comunes incluyen:
- Puente H con transistores MOSFET : Estos son los más utilizados debido a su alta eficiencia y baja pérdida de potencia.
- Puente H con transistores IGBT : Ofrecen mayor potencia que los MOSFET, pero con una mayor pérdida de potencia.
- Puente H con relés : Los relés son interruptores electromecánicos que se activan y desactivan mediante un circuito de control separado. Son más lentos que los transistores, pero más económicos.
Ventajas del Circuito Puente H
El circuito puente H ofrece una serie de ventajas que lo convierten en una opción popular para el control de motores:
- Control de la dirección : Permite cambiar la dirección de rotación del motor mediante la inversión de la polaridad de la tensión.
- Control de la velocidad : Al variar la frecuencia de conmutación de los interruptores, se puede controlar la velocidad del motor.
- Flexibilidad : Se puede adaptar para controlar diferentes tipos de motores, incluyendo motores DC, motores paso a paso y motores AC.
- Control de par : Al ajustar el tiempo de conmutación de los interruptores, se puede controlar el par del motor.
Aplicaciones del Circuito Puente H
El circuito puente H encuentra aplicación en una amplia gama de sistemas, incluyendo:
- Robótica : Control de movimiento de brazos robóticos, robots móviles y otros robots.
- Automatización industrial : Control de cintas transportadoras, máquinas de ensamblaje y otros procesos automatizados.
- Vehículos eléctricos : Control de motores eléctricos en coches, bicicletas y otros vehículos.
- Juguetes y modelos : Control de motores en drones, coches de carreras y otros juguetes.
- Dispositivos médicos : Control de dispositivos médicos como bombas de infusión y dispositivos de rehabilitación.
Consideraciones para la Implementación
Al implementar un circuito puente H, es importante considerar los siguientes aspectos:
- Selección de los interruptores : La selección de los interruptores depende de la potencia del motor, la tensión de funcionamiento y las necesidades de eficiencia.
- Protección : Es esencial incluir protección contra sobrecorrientes, sobrevoltajes y cortocircuitos para evitar daños al circuito.
- Disipación de calor : Los transistores pueden generar calor considerable, por lo que es necesario un sistema de disipación de calor adecuado.
- Control de la frecuencia de conmutación : La frecuencia de conmutación debe ser seleccionada cuidadosamente para minimizar las pérdidas y optimizar el rendimiento del motor.
El circuito puente H es una solución versátil y eficiente para el control de motores, proporcionando un control preciso de la dirección, velocidad y par. Su amplia gama de aplicaciones en robótica, automatización y otras áreas lo convierte en una tecnología esencial para una gran variedad de sistemas.
