En el ámbito de los motores eléctricos, la clase de aislamiento es un parámetro crucial que define la capacidad de resistencia térmica de los materiales utilizados en su construcción. Esta resistencia térmica determina la temperatura máxima que el motor puede soportar sin sufrir daños en su aislamiento interno, que es fundamental para el correcto funcionamiento del motor.
Las clases de aislamiento se establecen mediante normas internacionales como la IEC 60034-1 y NEMA MG1-143, y se clasifican por letras, cada una representando un rango de temperatura máxima permisible. La elección de la clase de aislamiento adecuada depende de las condiciones de funcionamiento del motor, como la temperatura ambiente y la carga a la que se somete.
¿Por qué es importante la clase de aislamiento?

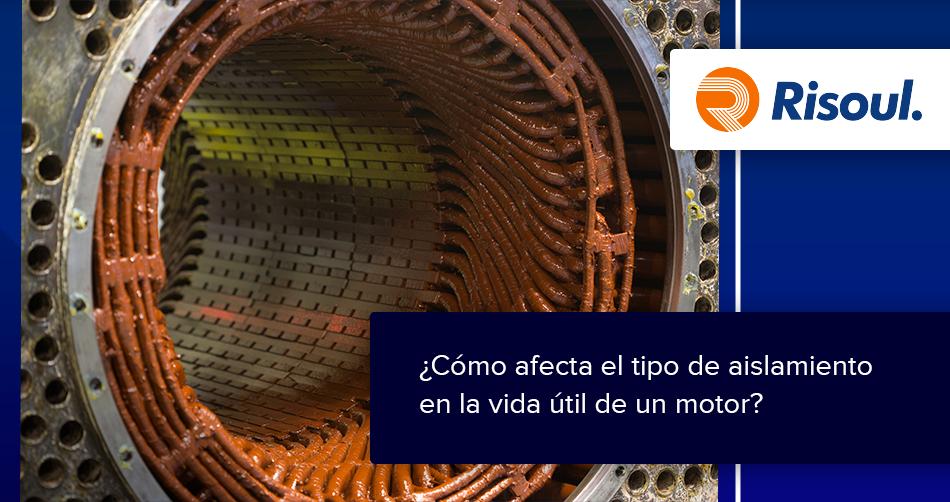

El aislamiento de un motor está diseñado para proteger los componentes internos del motor, como las bobinas de cobre y los devanados, de la electricidad y el calor. Si el aislamiento falla, puede ocurrir un cortocircuito, lo que puede dañar el motor o causar un incendio. La clase de aislamiento indica la resistencia térmica del aislamiento, es decir, la temperatura máxima que puede soportar antes de deteriorarse.
Las principales clases de aislamiento
Las clases de aislamiento más comunes en motores eléctricos son:
Aislamiento clase A
La clase A se caracteriza por el uso de materiales como el algodón, la seda y el papel, impregnados, recubiertos o sumergidos en un líquido dieléctrico como el aceite. La temperatura máxima permitida para esta clase es de 105°C (221°F).

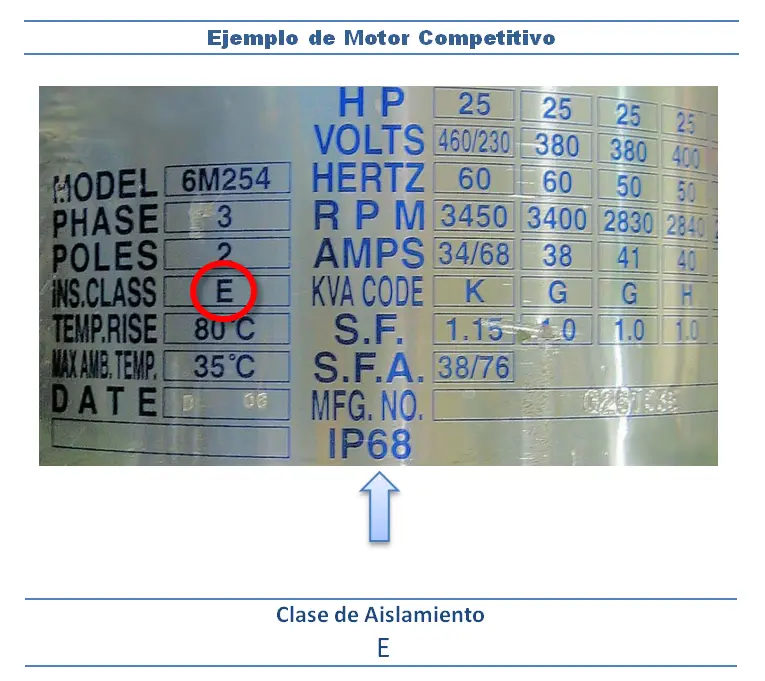

Aislamiento clase E
El aislamiento de clase E utiliza materiales o combinaciones de materiales que han demostrado ser capaces de operar a una temperatura cercana a 15 grados más alta que la clase A. La temperatura máxima permitida es de 120°C (248°F).
Aislamiento clase B
Esta clase utiliza materiales como mica, fibra de vidrio y asbesto, con aglutinantes, impregnantes o revestimientos apropiados. La temperatura máxima permitida para la clase B es de 130°C (266°F).
Aislamiento clase F
La clase F se caracteriza por el uso de materiales como mica, fibra de vidrio, amianto, con aglutinantes, impregnantes o revestimientos apropiados. La temperatura máxima permitida para esta clase es de 155°C (311°F).
Aislamiento clase H
El aislamiento de clase H emplea materiales como elastómero de silicona y combinaciones de materiales como mica, fibra de vidrio, con aglutinantes, impregnantes o revestimientos apropiados. La temperatura máxima permitida para esta clase es de 180°C (356°F).
Aislamiento clase C
La clase C utiliza materiales como mica, porcelana, vidrio y cuarzo, con o sin un aglutinante inorgánico. La temperatura máxima permitida para esta clase es superior a 180°C (356°F).

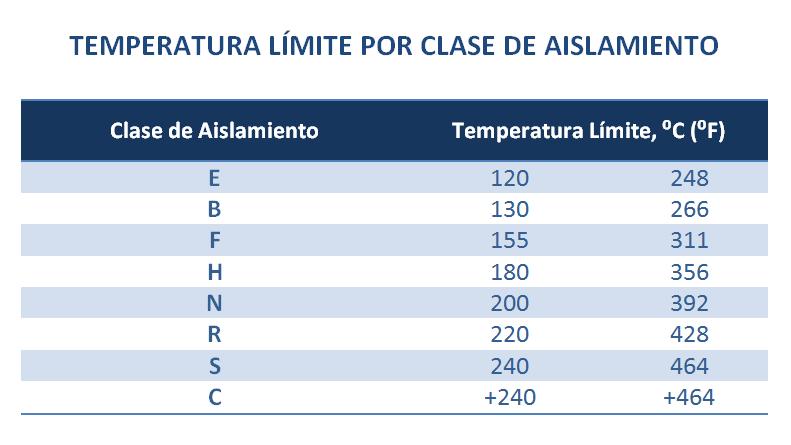

Tabla Comparativa de Clases de Aislamiento
| Clase de Aislamiento | Temperatura Máxima Permitida (°C) | Temperatura Máxima Permitida (°F) | Materiales Comunes |
|---|---|---|---|
| A | 105 | 221 | Algodón, seda, papel (impregnados) |
| E | 120 | 248 | Materiales con estabilidad térmica superior a la clase A |
| B | 130 | 266 | Mica, fibra de vidrio, asbesto (con aglutinantes) |
| F | 155 | 311 | Mica, fibra de vidrio, amianto (con aglutinantes) |
| H | 180 | 356 | Elastómero de silicona, mica, fibra de vidrio (con aglutinantes) |
| C | >180 | >356 | Mica, porcelana, vidrio, cuarzo (con o sin aglutinante inorgánico) |
Factores a considerar al elegir la clase de aislamiento
La elección de la clase de aislamiento adecuada para un motor depende de varios factores:
- Temperatura ambiente: La temperatura ambiente en la que se opera el motor puede afectar significativamente la temperatura del motor. Una temperatura ambiente más alta requerirá una clase de aislamiento más alta para garantizar que el motor no se sobrecaliente.
- Carga del motor: La carga del motor también afecta la temperatura del motor. Una carga más alta genera más calor, por lo que se necesita una clase de aislamiento más alta para manejar las temperaturas más elevadas.
- Tipo de motor: Algunos tipos de motores, como los motores de inducción, tienden a generar más calor que otros, como los motores de corriente continua. Para estos motores, es importante elegir una clase de aislamiento más alta.
- Vida útil del motor: Una clase de aislamiento más alta puede aumentar la vida útil del motor al permitir que opere a temperaturas más altas durante períodos más largos.
Recomendaciones y Conclusiones
La elección de la clase de aislamiento adecuada es crucial para garantizar un funcionamiento seguro y eficiente del motor. Es importante consultar las especificaciones del fabricante del motor para determinar la clase de aislamiento recomendada.
La clase de aislamiento es una medida fundamental de la resistencia térmica del motor, y es fundamental comprender su significado y las diferentes clases disponibles para garantizar un funcionamiento óptimo y una mayor vida útil del motor.
