Cómo calcular la impedancia de un motor trifásico

Los sistemas de energía trifásica son esenciales en la infraestructura eléctrica moderna, alimentando industrias, establecimientos comerciales e incluso nuestros hogares. Con su eficiencia, confiabilidad y capacidad para manejar cargas de potencia inmensas, los circuitos trifásicos son primordiales en la ingeniería eléctrica.

En un sistema de energía trifásica, la energía eléctrica se distribuye utilizando tres formas de onda de corriente alterna (CA) desfasadas 120 grados. La naturaleza simétrica y equilibrada de los circuitos trifásicos da como resultado una entrega de energía más suave y un uso eficiente de los conductores y equipos.

La representación fasorial nos permite visualizar la magnitud y las relaciones de fase entre las tensiones y las corrientes en un sistema trifásico, ayudando en su análisis y diseño.

Esta tutorial detallada sobre los circuitos trifásicos explorará diversos aspectos de los circuitos trifásicos, incluidos los cálculos de impedancia y admitancia, el análisis de caída de voltaje, las consideraciones de carga desequilibrada y el análisis de fallas. Al comprender las preguntas sobre energía trifásica, puedes diseñar, analizar y solucionar problemas de sistemas trifásicos de manera efectiva, asegurando una distribución de energía confiable y optimizada.

Fundamentos de los Sistemas de Potencia Trifásica

Los circuitos trifásicos son un tema crucial desde una perspectiva académica y profesional. Los sistemas de energía trifásica se utilizan ampliamente en los sistemas de distribución de energía eléctrica y aplicaciones industriales debido a sus numerosas ventajas sobre los métodos monofásicos.

La energía trifásica es un sistema que utiliza tres corrientes alternas (CA) desfasadas 120 grados entre sí. Esta disposición proporciona una distribución de energía más eficiente y equilibrada que los sistemas monofásicos.

Diferencias Claves entre Circuitos Monofásicos y Trifásicos

Representación Fasorial

La representación fasorial es una técnica matemática para analizar y visualizar sistemas de energía trifásica. Representa las cantidades en un sistema trifásico, como voltaje y corriente, como vectores o fasores en un plano complejo. Los fasores representan la magnitud, el ángulo de fase y la frecuencia de las cantidades.

Fasores de Voltaje

En un sistema trifásico, tres fasores de voltaje representan los tres voltajes. Estos fasores suelen estar etiquetados como Va, Vb y Vc y están desplazados entre sí por 120 grados (grados eléctricos). La magnitud y el ángulo de fase de cada fasor de voltaje corresponden a los valores instantáneos de los voltajes en un momento dado.

Fasores de Corriente

De manera similar, tres fasores de corriente representan las tres corrientes en un sistema trifásico. Estos fasores generalmente se denotan como Ia, Ib e Ic y están separados por 120 grados. La magnitud y el ángulo de fase de cada fasor de corriente corresponden a los valores instantáneos de las corrientes.

Relaciones Fasoriales

Las relaciones específicas relacionan los fasores en un sistema de energía trifásica. Estas relaciones forman la base para analizar y comprender los circuitos trifásicos.

Antes de continuar, se recomienda explorar los circuitos balanceados y desbalanceados y los dos diseños estándar de circuitos trifásicos como los circuitos Delta y Estrella (Wye).

A continuación, se presentan algunas relaciones fasoriales importantes que debes conocer para prepararte para los circuitos trifásicos:

Secuencia de Fase

La secuencia de fase se refiere al orden en que los fasores de voltaje y corriente se siguen entre sí. En un sistema balanceado, las secuencias comúnmente utilizadas son:

• Secuencia de fase RYB: Va lidera Vb, que lidera Vc en 120 grados. De manera similar, Ia lidera Ib, que lidera Ic en 120 grados.
• Secuencia de fase RBY: Va lidera Vc, que lidera Vb en 120 grados. De manera similar, Ia lidera Ic, que lidera Ib en 120 grados.

Tensiones de Línea y Tensiones de Fase

Un sistema trifásico tiene dos tipos de tensiones: línea y fase.

• Las tensiones de línea (VL) son las que existen entre los tres conductores o líneas, como Va-Vb, Vb-Vc y Vc-Va.
• Las tensiones de fase (Vph) son las tensiones entre cada línea y el punto neutro, como Va-neutro, Vb-neutro y Vc-neutro.

La relación entre las tensiones de línea y las tensiones de fase depende del tipo de conexión:

• En una conexión delta (Δ), VL = Vph.
• En una conexión estrella (Y), VL = √3 Vph.

Relaciones de Potencia

En los sistemas de energía trifásica, la potencia se mide comúnmente utilizando la potencia compleja (S) y el factor de potencia (PF). Algunas relaciones significativas son:

• La potencia aparente (S) es el producto de la tensión de línea (VL) y la corriente de línea (IL): S = VL IL.
• La potencia real (P) es la potencia real consumida por la carga y es el producto de la tensión de línea (VL), la corriente de línea (IL) y el factor de potencia (PF): P = VL IL PF.
• La potencia reactiva (Q) es la potencia que oscila entre la fuente y la carga debido a elementos inductivos o capacitivos. Es el producto de la tensión de línea (VL), la corriente de línea (IL) y el seno de la diferencia de ángulo de fase entre ellos: Q = VL IL sen(θ).

Conexiones de Circuitos Trifásicos

Exploremos los dos tipos cruciales de conexiones y su respectivo análisis en los circuitos trifásicos.

Análisis de Circuito Delta (Δ) Trifásico

Considere un circuito trifásico conectado en delta con tensiones de línea (VL) de 400V y corrientes de línea (IL) de 10A. Determinemos las tensiones de fase (Vph), la potencia total (S), la potencia real (P) y la potencia reactiva (Q) en el circuito.

Paso 1: Determinar las Tensiones de Fase (Vph)

Las tensiones de línea (VL) y las tensiones de fase (Vph) son iguales en un circuito conectado en delta. Por lo tanto, Vph = VL.

Por lo tanto, Vph = 400V.

Paso 2: Calcular la Potencia Aparente (S)

La potencia aparente (S) está dada por el producto de la tensión de línea (VL) y la corriente de línea (IL):

S = VL IL

= 400V 10A

= 4000 VA

Paso 3: Calcular la Potencia Real (P)

La potencia real (P) es la potencia real que consume la carga. La fórmula de la potencia real trifásica está dada por el producto de la potencia aparente (S) y el factor de potencia (PF):

P = S PF

Necesitamos conocer la impedancia o el ángulo del factor de potencia de la carga para calcular el factor de potencia. Suponiendo un ángulo del factor de potencia de 30 grados, podemos calcular el factor de potencia (PF) utilizando el coseno del ángulo:

PF = cos(30°)

= 0.866

Ahora, podemos calcular la potencia real:

P = 4000 VA 0.866

= 3464 W

Paso 4: Calcular la Potencia Reactiva (Q)

La potencia reactiva (Q) es la potencia que oscila entre la fuente y la carga debido a elementos inductivos o capacitivos. Está dada por el producto de la potencia aparente (S) y el seno del ángulo del factor de potencia (θ):

Q = S sen(θ)

Para un ángulo del factor de potencia de 30 grados, tenemos:

Q = 4000 VA sen(30°)

= 2000 VAR

Por lo tanto, las tensiones de fase (Vph) son 400V, la potencia total (S) es 4000 VA, la potencia real (P) es 3464 W y la potencia reactiva (Q) es 2000 VAR en el circuito conectado en delta.

Análisis de Circuito Wye (Estrella) Trifásico

Considere un circuito trifásico conectado en estrella con tensiones de fase (Vph) de 230V y corrientes de línea (IL) de 15A. Determinemos las corrientes de línea (IL), la potencia total (S), la potencia real (P) y la potencia reactiva (Q) en el circuito.

Paso 1: Determinar las Corrientes de Línea (IL)

En un circuito conectado en estrella, las corrientes de línea (IL) están relacionadas con las corrientes de fase (Iph) por la raíz cuadrada de 3 (√3). Por lo tanto, IL = √3 Iph.

Dado que Vph = 230V e IL = 15A, podemos calcular Iph de la siguiente manera:

IL = √3 Iph

15A = √3 Iph

Iph = 15A / √3

Iph ≈ 66 A

Paso 2: Calcular la Potencia Aparente (S)

La potencia aparente (S) está dada por el producto de la tensión de línea (VL) y la corriente de línea (IL):

S = VL IL

= 230V 15A

= 3450 VA

Paso 3: Calcular la Potencia Real (P)

Suponiendo un ángulo del factor de potencia de 45 grados, podemos calcular el factor de potencia (PF) utilizando el coseno del ángulo:

PF = cos(45°)

= 0.707

Ahora, podemos calcular la potencia real:

P = 3450 VA 0.707

= 2439 W

Paso 4: Calcular la Potencia Reactiva (Q)

Para un ángulo del factor de potencia de 45 grados, tenemos:

Q = 3450 VA sen(45°)

= 2439 VAR

Por lo tanto, las corrientes de línea (IL) son aproximadamente 15A, la potencia total (S) es 3450 VA, la potencia real (P) es 2439 W y la potencia reactiva (Q) es 2439 VAR en el circuito conectado en estrella.

Factor de potencia (PF): Representa la relación entre la potencia real (P) y la potencia aparente (S) en un circuito de CA. Indica la diferencia de fase entre las formas de onda de voltaje y corriente.

Potencia reactiva (Q): Es la potencia que oscila entre la fuente y la carga debido a elementos inductivos o capacitivos. Es responsable de intercambiar energía entre la fuente y la carga.

Análisis y Modelado de Circuitos Trifásicos

Analicemos los circuitos trifásicos para algunos otros parámetros críticos que impactan significativamente el rendimiento, la eficiencia y la confiabilidad de los circuitos trifásicos.

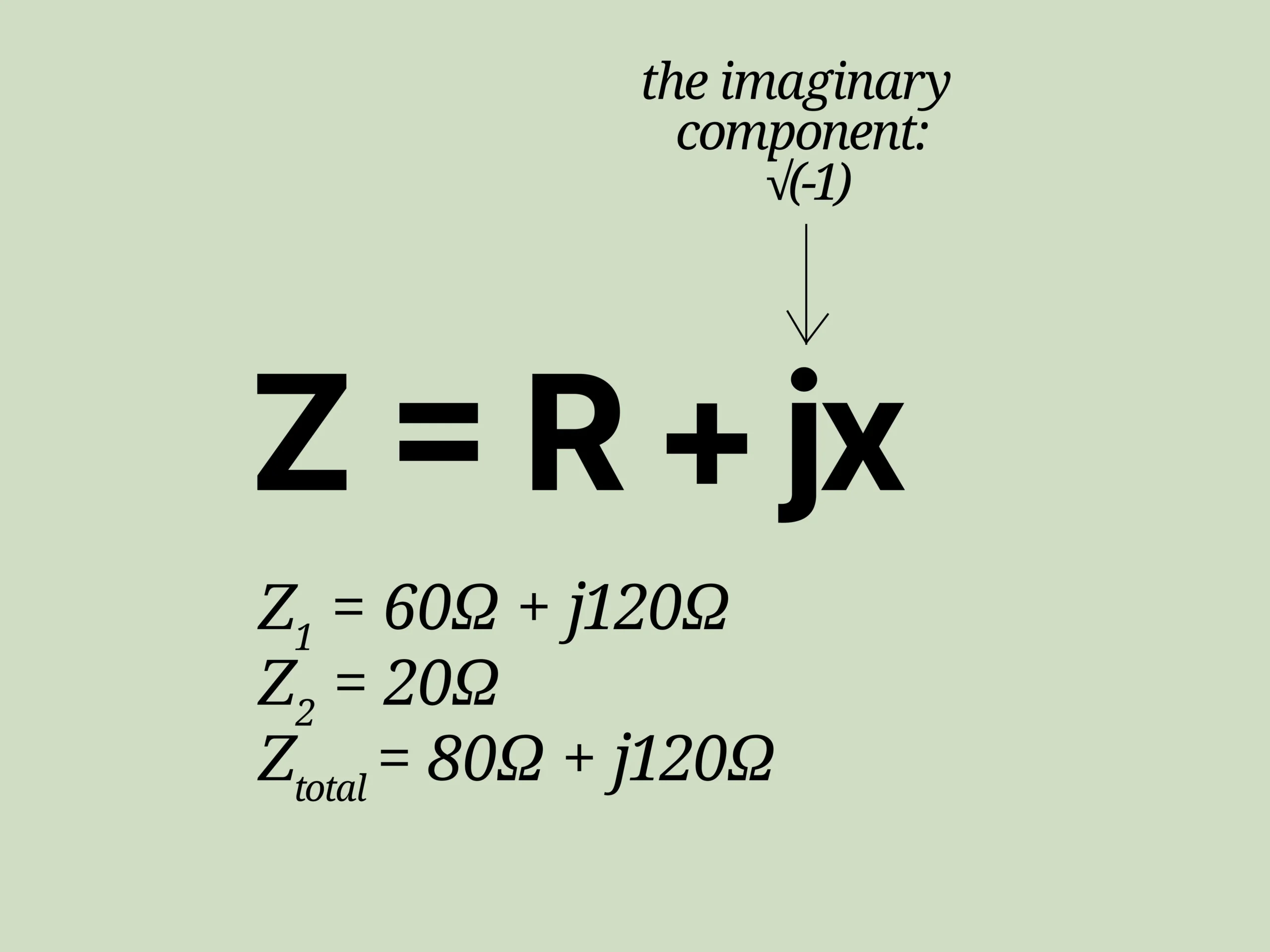

Cálculo de la Impedancia

La impedancia mide la oposición total al flujo de corriente en un circuito de CA. Incluye tanto componentes de resistencia como reactancia. La impedancia se representa mediante la Z y se mide en ohmios (Ω). Se calcula dividiendo el voltaje (V) entre la corriente (I) en un circuito de CA.

Considere un circuito trifásico con una conexión delta (Δ). Las corrientes de línea (IL) son 10A y las tensiones de línea (VL) son 400V. Calculemos la impedancia (Z) del circuito.

Paso 1: Determinar las Corrientes de Fase (Iph)

En un circuito conectado en delta, las corrientes de línea (IL) y las corrientes de fase (Iph) son iguales. Por lo tanto, Iph = IL.

Por lo tanto, Iph = 10A.

Paso 2: Calcular la Impedancia (Z)

La impedancia (Z) representa la oposición total al flujo de corriente en un circuito de CA. Comprende componentes de resistencia (R) y reactancia (X). La impedancia se puede calcular utilizando la ley de Ohm:

Z = VL / Iph

Dado que VL = 400V e Iph = 10A, podemos calcular la impedancia:

Z = 400V / 10A

= 40 Ω

Por lo tanto, la impedancia (Z) del circuito es 40 Ω.

Cálculo de la Admitancia

La admitancia (Y) es otro tema crucial que debes preparar mientras estudias los circuitos trifásicos. La admitancia mide la facilidad con la que la corriente fluye en un circuito de CA.

Es el recíproco de la impedancia (Y = 1 / Z). La admitancia se representa mediante el símbolo Y y se mide en Siemens (S). Se calcula dividiendo la corriente (I) entre el voltaje (V) en un circuito de CA.

Considere un circuito trifásico con una conexión en estrella (estrella). La corriente de línea (IL) es 15A y la tensión de línea (VL) es 230V. Veamos cómo calcular la admitancia (Y) del circuito.

Paso 1: Determinar las Corrientes de Fase (Iph)

En un circuito conectado en estrella, las corrientes de línea (IL) están relacionadas con las corrientes de fase (Iph) por la raíz cuadrada de 3 (√3). Por lo tanto, Iph = IL / √

Dado que IL = 15A, podemos calcular Iph de la siguiente manera:

Iph = 15A / √3

Iph ≈ 66 A

Paso 2: Calcular la Admitancia (Y)

La admitancia (Y) representa la facilidad de flujo de corriente en un circuito de CA. Es el recíproco de la impedancia (Y = 1 / Z). La admitancia se puede calcular utilizando la ley de Ohm:

Y = IL / VL

Dado que IL = 15A y VL = 230V, podemos calcular la admitancia:

Y = 15A / 230V

≈ 0.0652 S

Por lo tanto, la admitancia (Y) del circuito es aproximadamente 0.0652 S (Siemens).

Análisis de Caída de Voltaje

Una caída de voltaje se refiere a la reducción en el voltaje que ocurre cuando la corriente fluye a través de una impedancia o resistencia en un circuito. Se calcula utilizando la ley de Ohm, que establece que la caída de voltaje (Vd) es igual al producto de la corriente (I) y la impedancia (Z). La caída de voltaje es una consideración esencial para el análisis y diseño adecuados del circuito.

Considere un circuito trifásico con una corriente de línea (IL) de 20A y una impedancia (Z) de 8 Ω. Descubramos cómo calcular la caída de voltaje (Vd) a través de la impedancia.

Paso 1: Calcular la Caída de Voltaje (Vd)

La caída de voltaje (Vd) a través de una impedancia (Z) se puede calcular utilizando la ley de Ohm:

Vd = IL Z

Dado que IL = 20A y Z = 8 Ω, podemos calcular la caída de voltaje:

Vd = 20A 8 Ω

= 160 V

Por lo tanto, la caída de voltaje (Vd) a través de la impedancia es 160V.

Ventajas de la Potencia Trifásica

La potencia monofásica puede ser familiar por los enchufes de tu casa, pero la potencia trifásica reina suprema para la fuerza industrial y las aplicaciones a gran escala. Exploremos las ventajas clave que hacen que la trifásica sea la opción preferida para alimentar nuestro entorno:

La Eficiencia Gana:

Imagina transmitir la misma cantidad de potencia usando menos material. Los sistemas trifásicos logran esta hazaña en comparación con los monofásicos.

Aquí está el por qué: en un sistema monofásico, la corriente y el voltaje alternan entre valores positivos y negativos, lo que significa que el cable lleva cero potencia durante una parte de cada ciclo. Los sistemas trifásicos utilizan inteligentemente tres conductores, cada uno de los cuales lleva una corriente con una fase diferente, lo que resulta en un flujo de potencia más constante.

Esto se traduce en una reducción significativa en el tamaño del conductor necesario para transmitir una cantidad determinada de potencia. Los estudios sugieren que un sistema trifásico puede transmitir casi el doble de potencia que un sistema monofásico utilizando la misma cantidad de material conductor.

Potencia Constante, Rendimiento Consistente:

¿Alguna vez has notado que las luces se atenúan ligeramente cuando se enciende un electrodoméstico grande? Esto puede suceder en los sistemas monofásicos porque la entrega de potencia fluctúa. Los sistemas trifásicos superan este desafío.

Las tres fases esencialmente "cancelan" estas fluctuaciones, lo que resulta en un flujo de potencia más estable. Esta entrega de potencia constante es crucial para aplicaciones industriales donde los motores y equipos requieren par y velocidad constantes para una operación suave.

Flexibilidad para Todos:

La potencia trifásica no es solo para fábricas gigantes. La belleza radica en su escalabilidad. Si bien los motores y equipos grandes utilizan toda la potencia trifásica, una sola fase se puede derivar fácilmente de un sistema trifásico para alimentar máquinas individuales o circuitos de iluminación dentro de una instalación. Esta flexibilidad hace que la potencia trifásica sea adaptable para diversas aplicaciones dentro de una sola ubicación.

La eficiencia, la entrega de potencia constante y la escalabilidad de la potencia trifásica la convierten en la columna vertebral de los sistemas de potencia industrial y comercial. Desde motores industriales masivos hasta las luces de tu centro comercial local, la potencia trifásica juega un papel vital para mantener nuestro entorno funcionando sin problemas.

Analizando Circuitos Trifásicos Desbalanceados

Analizar y calcular las cargas y fallas en circuitos desbalanceados es necesario para garantizar el correcto funcionamiento, la confiabilidad y la seguridad de los sistemas eléctricos. Las cargas desbalanceadas pueden provocar una distribución desigual de corriente, voltaje y potencia, provocando una operación ineficiente y posibles daños al equipo.

Los ingenieros pueden identificar problemas potenciales, diseñar sistemas de protección adecuados y tomar medidas correctivas al comprender las características de las cargas y fallas desbalanceadas, como la distribución desigual de corriente y los cortocircuitos.

Estas medidas ayudan a mantener la estabilidad del sistema, optimizar el rendimiento y prevenir riesgos, mejorando en última instancia la eficiencia y seguridad generales del sistema eléctrico.

Análisis de Carga Desbalanceada

Considere un sistema trifásico con una carga conectada en estrella (estrella). Las corrientes de fase son Ia = 10A, Ib = 12A e Ic = 15A. Las tensiones de línea son Vab = 400V, Vbc = 415V y Vca = 380V. Determinemos la corriente neutral de la carga desbalanceada y la potencia aparente total (S).

Paso 1: Calcular la Corriente Neutra (In)

En una carga conectada en estrella, la corriente neutra (In) se puede calcular sumando las corrientes de fase:

In = Ia + Ib + Ic

= 10A + 12A + 15A

= 37A

Paso 2: Calcular la Potencia Aparente Total (S)

La potencia aparente total (S) es la suma de las potencias aparentes de las fases individuales. La potencia aparente (S) de cada fase se puede calcular utilizando la fórmula:

S = VL IL

Para la Fase A:

Sa = Vab Ia

= 400V 10A

= 4000 VA

Para la Fase B:

Sb = Vbc Ib

= 415V 12A

= 4980 VA

Para la Fase C:

Sc = Vca Ic

= 380V 15A

= 5700 VA

Ahora, podemos calcular la potencia aparente total (S) sumando las potencias aparentes individuales:

S = Sa + Sb + Sc

= 4000 VA + 4980 VA + 5700 VA

= 14680 VA

Por lo tanto, la corriente neutra (In) es 37A y la potencia aparente total (S) de la carga desbalanceada es 14680 VA.

Análisis de Fallas

Considere un sistema trifásico con una carga conectada en delta (Δ). Se produce una falla entre las fases A y B, lo que da como resultado un cortocircuito con una impedancia de falla (Zf) de 0.1 + j0.2 Ω.

La tensión de línea es 400V y la corriente de línea antes de la falla es 15A. Veamos cómo calcular la corriente de falla (If) y la potencia de falla (Pf) disipada en la falla.

Paso 1: Calcular la Corriente de Falla (If)

La corriente de falla (If) se puede calcular utilizando la ley de Ohm:

If = Vf / Zf

donde Vf es la tensión de falla a través de la impedancia de falla (Zf).

Dado que Vf = 400V y Zf = 0.1 + j0.2 Ω, podemos calcular la corriente de falla:

If = 400V / (0.1 + j0.2) Ω

≈ 400V / 0.223 Ω

≈ 17972 A ∠ 757°

Por lo tanto, la corriente de falla (If) es aproximadamente 17972 A con un ángulo de 757 grados.

Paso 2: Calcular la Potencia de Falla (Pf)

La potencia de falla (Pf) disipada en la falla se puede calcular como el producto de la corriente de falla (If) y la tensión de falla (Vf):

Pf = |If|^2 Re(Zf)

donde |If| denota la magnitud de la corriente de falla y Re(Zf) representa la parte real de la impedancia de falla.

Dado que |If| = 17972 A y Re(Zf) = 0.1 Ω, podemos calcular la potencia de falla:

Pf = (17972 A)^2 0.1

Pf = 2153725984 × 10^5 W

Por lo tanto, la potencia de falla (Pf) es 2153725984 × 10^5 vatios.

Símbolos y Representaciones

Ten en cuenta estas mediciones y símbolos de cantidades trifásicas y practica con diferentes fórmulas de potencia trifásica para dominar las matemáticas complejas asociadas con los circuitos trifásicos.

Ventajas de la Potencia Trifásica en el Mundo Real

Exploremos cómo esta tecnología da forma a nuestro entorno moderno:

El Motor Industrial:

La potencia trifásica es la sangre vital de la industria. Las estadísticas muestran que más del 90% de las instalaciones industriales confían en sistemas trifásicos. A diferencia de los sistemas monofásicos, que entregan potencia en ráfagas pulsantes, la trifásica proporciona un flujo de potencia constante y suave. Esta entrega de potencia constante es esencial para operar maquinaria pesada y motores que impulsan procesos industriales. Imagina una cinta transportadora masiva en una planta de fabricación; un motor trifásico garantiza su funcionamiento suave e ininterrumpido, manteniendo toda la línea de producción funcionando de manera eficiente.

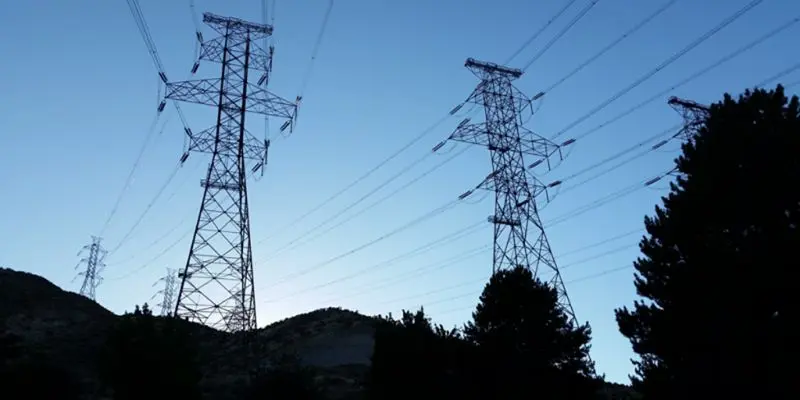

Central Eléctrica de Larga Distancia:

Los sistemas trifásicos son los caballos de batalla de las redes de transmisión y distribución de alta tensión. Las tres fases transmiten eficientemente grandes cantidades de energía eléctrica a largas distancias. En comparación con los sistemas monofásicos, experimentan una pérdida de energía significativamente menor durante la transmisión. Esto se traduce en menos potencia desperdiciada y una entrega de electricidad más eficiente a nuestros hogares y negocios. Piénsalo como enviar más datos a través de tres carriles de una carretera en comparación con solo uno, asegurando un mínimo de "atascos de tráfico" y una entrega de potencia más suave a través de vastas distancias.

Escalabilidad para un Mundo en Crecimiento:

A medida que nuestras demandas de energía aumentan, los sistemas trifásicos ofrecen una ventaja significativa: la escalabilidad. A diferencia de los sistemas monofásicos, se pueden agregar cargas adicionales fácilmente a la infraestructura trifásica existente simplemente conectándolas a una de las tres fases disponibles. Esta escalabilidad inherente hace que la potencia trifásica sea ideal para áreas con poblaciones en crecimiento y necesidades de potencia crecientes.

Comprender estas ventajas del entorno real nos ayuda a ir más allá de los aspectos teóricos de la potencia trifásica y a comprender su importancia para alimentar nuestras industrias, transmitir electricidad de manera eficiente a largas distancias y adaptarnos a nuestras demandas de energía en constante crecimiento.

Ahora tienes una rica comprensión de todos los aspectos clave de los circuitos trifásicos. Al dominar estos conceptos y cálculos involucrados en las preguntas y problemas de potencia trifásica, puedes desbloquear nuevos corredores de oportunidades para el éxito no solo en tus estudios académicos, sino también en tu futura carrera como ingeniero eléctrico profesional.

El conocimiento y las habilidades adquiridos al comprender los circuitos trifásicos serán de gran valor a medida que aborde los sistemas de potencia complejos trifásicos, analice las redes de distribución de energía y asegure el funcionamiento eficiente y confiable de las infraestructuras de energía críticas.
