En el entorno de la ingeniería eléctrica, los motores de corriente continua (CC) juegan un papel fundamental en diversas aplicaciones, desde la robótica y la automatización industrial hasta los vehículos eléctricos. Estos motores convierten la energía eléctrica en energía mecánica, convirtiéndolos en componentes esenciales de muchos sistemas. Para comprender el funcionamiento de los motores de CC, es crucial comprender el concepto de conmutación, un proceso que garantiza la rotación continua del motor.
Qué hace el Conmutador en un Motor de CC

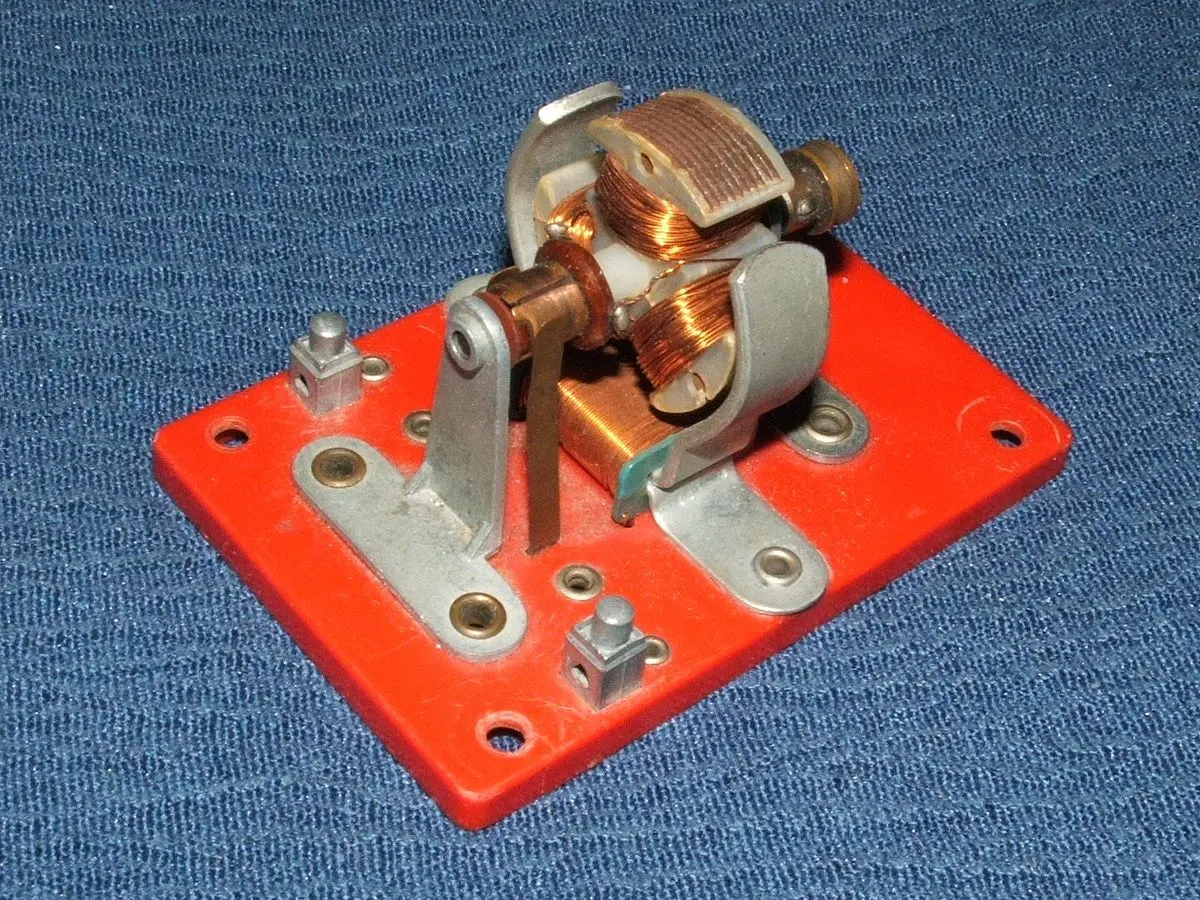

El conmutador de un motor de CC es un dispositivo mecánico que permite la inversión periódica de la dirección de la corriente en el rotor, cambiando la orientación relativa del campo magnético entre el rotor y el estator. En esencia, el conmutador actúa como un interruptor rotativo que asegura que el motor siga girando en una sola dirección. La primera máquina de corriente continua con conmutador fue creada por Hippolyte Pixii en 1832, basada en una sugerencia de André-Marie Ampère.
Principio de Funcionamiento del Conmutador
El conmutador es un elemento fundamental en los motores de CC con escobillas. Consiste en una serie de segmentos de cobre aislados que están conectados a los devanados del rotor. Las escobillas, generalmente hechas de carbono, hacen contacto con los segmentos del conmutador, permitiendo que la corriente fluya hacia los devanados del rotor.
Cuando el rotor gira, las escobillas cambian de contacto entre los segmentos del conmutador, invirtiendo la dirección de la corriente en los devanados del rotor. Este cambio periódico de la dirección de la corriente genera un campo magnético que interactúa con el campo magnético del estator, produciendo el par necesario para que el motor gire.
Tipos de Conmutación en Motores de CC
Existen dos tipos principales de conmutación en motores de CC:
Conmutación Mecánica:
Los motores de CC con escobillas utilizan conmutación mecánica, que implica el contacto físico entre las escobillas y los segmentos del conmutador. Este método es relativamente simple y rentable, pero tiene algunas desventajas, como el desgaste de las escobillas, una vida útil limitada y la generación de ruido eléctrico.
Conmutación Electrónica:
Los motores de CC sin escobillas, a menudo denominados motores BLDC, emplean conmutación electrónica. En estos motores, la conmutación se realiza a través de un circuito electrónico que controla la dirección de la corriente a través de los devanados del rotor. La conmutación electrónica elimina la necesidad de escobillas y conmutadores, lo que resulta en mayor eficiencia, confiabilidad y menores requisitos de mantenimiento.
Ventajas de la Conmutación Electrónica
La conmutación electrónica ofrece varias ventajas significativas sobre la conmutación mecánica, lo que la convierte en la opción preferida en muchas aplicaciones modernas:
- Mayor Eficiencia : Los motores BLDC tienen pérdidas de energía mínimas debido a la ausencia de escobillas y conmutadores, lo que da como resultado una eficiencia general mejorada.
- Vida útil más Larga : sin contacto físico, los motores sin escobillas experimentan menos desgaste, lo que prolonga su vida útil y reduce los requisitos de mantenimiento.
- Ruido Eléctrico Reducido : la ausencia de escobillas elimina las chispas y el ruido eléctrico asociados con los motores de CC con escobillas, lo que hace que los motores sin escobillas sean adecuados para aplicaciones sensibles al ruido.
- Control Preciso : la conmutación electrónica permite un control preciso de la velocidad y el par del motor, lo que permite un funcionamiento suave y preciso.
El Papel de la Conmutación en el Funcionamiento de los Motores de CC
La conmutación es esencial para el funcionamiento eficiente de los motores de CC. Permite la conversión suave y eficiente de la energía eléctrica en energía mecánica. El proceso de conmutación determina la dirección de rotación del motor y controla su velocidad y par.
Importancia de la Conmutación Adecuada
Una conmutación adecuada es crucial para el funcionamiento óptimo de los motores de CC. Garantiza un funcionamiento suave, eficiencia mejorada y control preciso. Los beneficios de la conmutación adecuada incluyen:
- Eficiencia mejorada : La conmutación precisa minimiza las pérdidas de energía y maximiza la potencia de salida.
- Desgaste Reducido : La conmutación suave reduce el desgaste de las escobillas y el conmutador, lo que prolonga la vida útil del motor.
- Funcionamiento Suave : La conmutación adecuada elimina las vibraciones y el ruido asociados con la conmutación incorrecta.
- Control Mejorado : La conmutación precisa permite un mejor control sobre la velocidad y el par del motor.
- Compatibilidad con Varias Cargas : La conmutación adecuada permite que el motor se adapte a diferentes requisitos de carga.
- Interferencia Electromagnética Reducida : La conmutación adecuada minimiza las interferencias electromagnéticas.
Efectos de una Mala Conmutación
Una conmutación deficiente puede tener impactos negativos significativos en el rendimiento del motor de CC, que incluyen:
- Aumento de las Pérdidas de Potencia : La conmutación incorrecta puede aumentar la resistencia y causar pérdidas de energía, lo que reduce la eficiencia y genera calor.
- Vida Útil Reducida del Motor : Las chispas y los arcos excesivos causados por la conmutación inadecuada pueden erosionar las escobillas y el conmutador, lo que reduce la vida útil del motor.
- Control de Velocidad y Par Reducido : La conmutación deficiente puede provocar variaciones en la velocidad y el par del motor, lo que afecta el control.
- Interferencia Electromagnética (EMI) : La conmutación inadecuada puede aumentar la interferencia electromagnética, que puede afectar los dispositivos electrónicos cercanos.
Técnicas para Mejorar la Conmutación
Para optimizar la conmutación en los motores de CC, se pueden implementar varias técnicas:
- Diseño del Pincel y Selección de Materiales : La elección de materiales de escobillas adecuados y el diseño de las escobillas pueden reducir el desgaste y mejorar la conmutación.
- Mantenimiento y Limpieza del Conmutador : La limpieza regular del conmutador asegura un contacto eléctrico adecuado y reduce la fricción.
- Diseño y Colocación de la Bobina de Armadura : El diseño y la ubicación de las bobinas de armadura influyen en la uniformidad de la corriente y la eficiencia de la conmutación.
- Sistemas de Retroalimentación y Control : Los sistemas de control de circuito cerrado pueden proporcionar retroalimentación en tiempo real para realizar ajustes precisos durante la conmutación.
- Técnicas de Conmutación Sin Sensores : Los algoritmos de conmutación sin sensores pueden estimar la posición del rotor sin necesidad de sensores externos, lo que reduce el costo y la complejidad.
Importancia de la Conmutación en Motores CC con Escobillas
La conmutación es fundamental para el correcto funcionamiento de los motores de CC con escobillas. El conmutador y las escobillas desempeñan un papel crucial en la inversión periódica de la dirección de la corriente en los devanados del rotor. Una conmutación precisa asegura un funcionamiento suave, eficiencia y control del motor.
Métodos de Conmutación en Motores CC Sin Escobillas
Los motores de CC sin escobillas (BLDC) utilizan conmutación electrónica para controlar la dirección de la corriente en los devanados del rotor. Los métodos de conmutación utilizados en los motores BLDC incluyen:
- Conmutación en Bloque : Este método es simple y rentable, pero genera más ruido.
- Conmutación Sinusoidal : Ofrece un funcionamiento más suave y un mejor control, pero requiere hardware y software más complejos.
- Control Orientado al Campo (FOC) : Permite un control preciso de alto rendimiento, pero es más caro y difÃcil de implementar.
- Conmutación Sin Sensores : Elimina la necesidad de sensores externos, lo que reduce el costo y aumenta la confiabilidad, pero puede sacrificar algo de precisión.
Mejorar la Eficiencia y el Rendimiento Mediante la Conmutación
Al optimizar la conmutación en los motores de CC, podemos lograr una mayor eficiencia, menores pérdidas y un funcionamiento más fluido, lo que resulta en un mejor rendimiento general. Las técnicas de conmutación avanzada, como la conmutación electrónica, la conmutación basada en sensores y la conmutación sin sensores, contribuyen a mejorar la eficiencia y el rendimiento de los motores de CC.
La conmutación es un proceso esencial en los motores de CC que afecta significativamente su rendimiento y eficiencia. Comprender los diferentes tipos de conmutación, sus ventajas y desventajas, y las técnicas para mejorar la conmutación es crucial para la selección e implementación óptima de los motores de CC en diversas aplicaciones.
