La automatización industrial ha revolucionado el control de motores, con microcontroladores y dispositivos programables que ofrecen soluciones eficientes. En este artículo, profundizaremos en el diagrama de control y fuerza de un motor monofásico, analizando sus componentes, funcionamiento, tipos de diagramas y aplicaciones.
¿Qué es un motor monofásico?
Un motor monofásico es un dispositivo rotativo que transforma la energía eléctrica en mecánica, utilizando una sola fase de corriente alterna (CA). Se caracteriza por su simplicidad, bajo costo y amplia gama de aplicaciones.
Componentes de un motor monofásico
Los motores monofásicos se componen de las siguientes partes esenciales:
- Armazón o carcasa: La pieza externa que protege el interior del motor, encapsulando los componentes eléctricos.
- Estator o inductor: Formado por chapas magnéticas con un bobinado estatórico envuelto en su superficie, que permanece fijo.
- Rotor o inducido: Un conjunto de chapas magnéticas con un bobinado rotórico que gira dentro del estator.

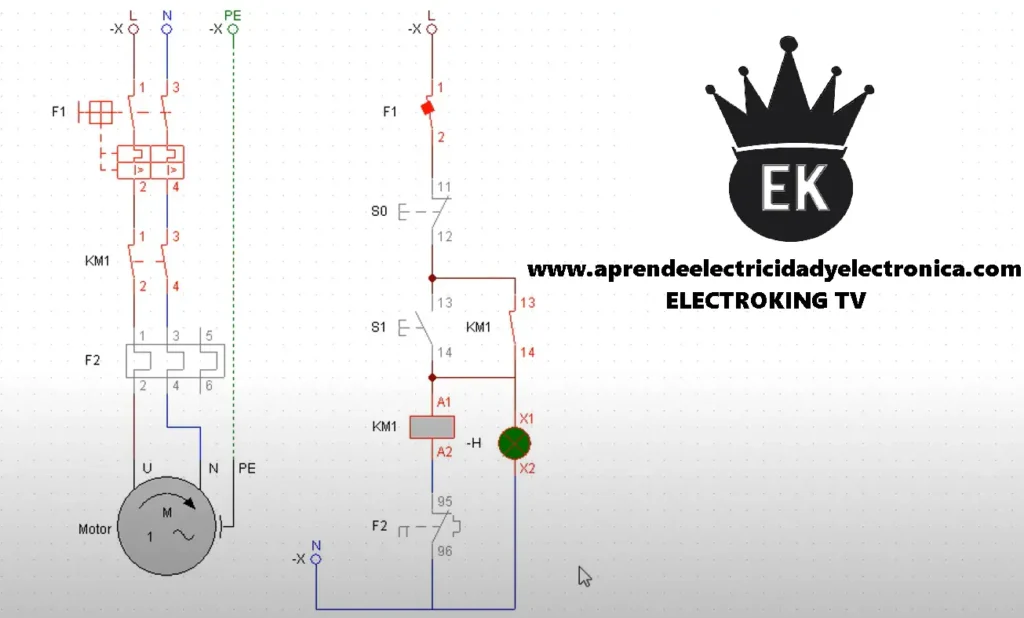

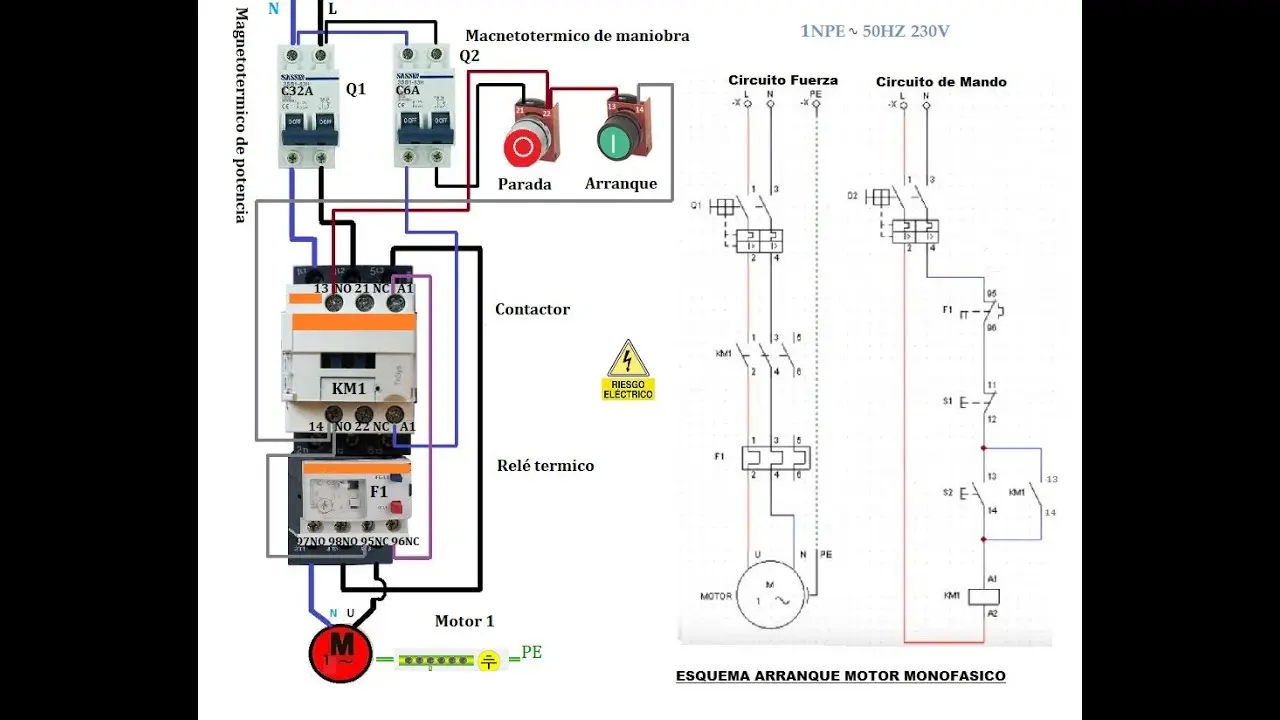

Diagrama de control y fuerza de un motor monofásico
El diagrama de control y fuerza de un motor monofásico representa la interconexión de los diferentes componentes que permiten su funcionamiento. Se divide en dos partes principales:
- Diagrama de potencia: Se encarga de alimentar y proteger el motor, gestionando el flujo de energía.
- Diagrama de control: Define la lógica de funcionamiento del motor, utilizando botones pulsadores, relés y otros dispositivos para controlar su arranque, parada, inversión de giro, etc.
Elementos del diagrama de control
En un diagrama de control de motor monofásico, podemos encontrar los siguientes elementos:
- Interruptor principal: Permite conectar y desconectar la alimentación al motor.
- Interruptor de protección térmica: Dispositivo que corta la alimentación en caso de sobrecalentamiento del motor.
- Relé de arranque: Se utiliza para conectar el bobinado de arranque del motor.
- Capacitor de arranque: Proporciona un desplazamiento de fase para generar un campo magnético rotatorio.
- Capacitor de funcionamiento: Se conecta en paralelo con el bobinado de funcionamiento para mejorar el factor de potencia del motor.
- Botones pulsadores: Permiten activar y desactivar el motor de forma manual.
- Contactos de protección: Se encargan de interrumpir el circuito en caso de fallo o sobrecarga.
Tipos de diagramas de control
Existen diversos tipos de diagramas de control para motores monofásicos, dependiendo de la aplicación y características del motor. Algunos ejemplos son:
- Diagrama con capacitor de arranque: Es el más común para motores monofásicos de baja potencia.
- Diagrama con capacitor de arranque y funcionamiento: Se utiliza en motores de mayor potencia, mejorando el rendimiento y eficiencia.
- Diagrama con relé de arranque: Permite un arranque más suave y controla la desconexión del bobinado de arranque.
- Diagrama con variador de frecuencia: Permite controlar la velocidad del motor y realizar diferentes funciones como el control de par o la inversión de giro.
Aplicaciones de los motores monofásicos
Los motores monofásicos son ampliamente utilizados en diversas aplicaciones, como:
- Electrodomésticos: Refrigeradores, lavadoras, ventiladores, aspiradoras, etc.
- Herramientas eléctricas: Taladros, sierras, amoladoras, etc.
- Bombas: Para suministro de agua, riego, etc.
- Compresores: En sistemas de aire acondicionado, refrigeración, etc.
- Máquinas de oficina: Impresoras, fotocopiadoras, etc.
- Sistemas de automatización: En cintas transportadoras, robots industriales, etc.
Ventajas y desventajas de los motores monofásicos
Los motores monofásicos ofrecen ventajas como su bajo costo, simplicidad y fácil mantenimiento. Sin embargo, también presentan algunas desventajas:
Ventajas:
- Precio bajo: Son más económicos que los motores trifásicos.
- Instalación sencilla: Requieren menos cableado y componentes.
- Mantenimiento fácil: Son relativamente simples de mantener.
- Disponibilidad: Se encuentran fácilmente en el mercado.
Desventajas:
- Menor eficiencia: Tienen una menor eficiencia energética que los motores trifásicos.
- Menor potencia: Generalmente tienen una potencia menor que los motores trifásicos.
- Menos control de velocidad: Dificultad para ajustar la velocidad de forma precisa.
- Mayor ruido: Pueden generar más ruido que los motores trifásicos.
El diagrama de control y fuerza de un motor monofásico es esencial para comprender su funcionamiento y realizar una instalación adecuada. Conocer sus componentes, tipos de diagramas y aplicaciones permite optimizar el diseño y la utilización de estos motores en diversas aplicaciones, mejorando la eficiencia y seguridad en los procesos industriales.
