En el ámbito de la electricidad, la seguridad es primordial, especialmente cuando se trata de la protección de equipos vitales como los motores eléctricos. Es aquí donde entra en juego el guardamotor, un dispositivo indispensable que garantiza la integridad de los motores y la continuidad de las operaciones.
¿Qué es un guardamotor ?

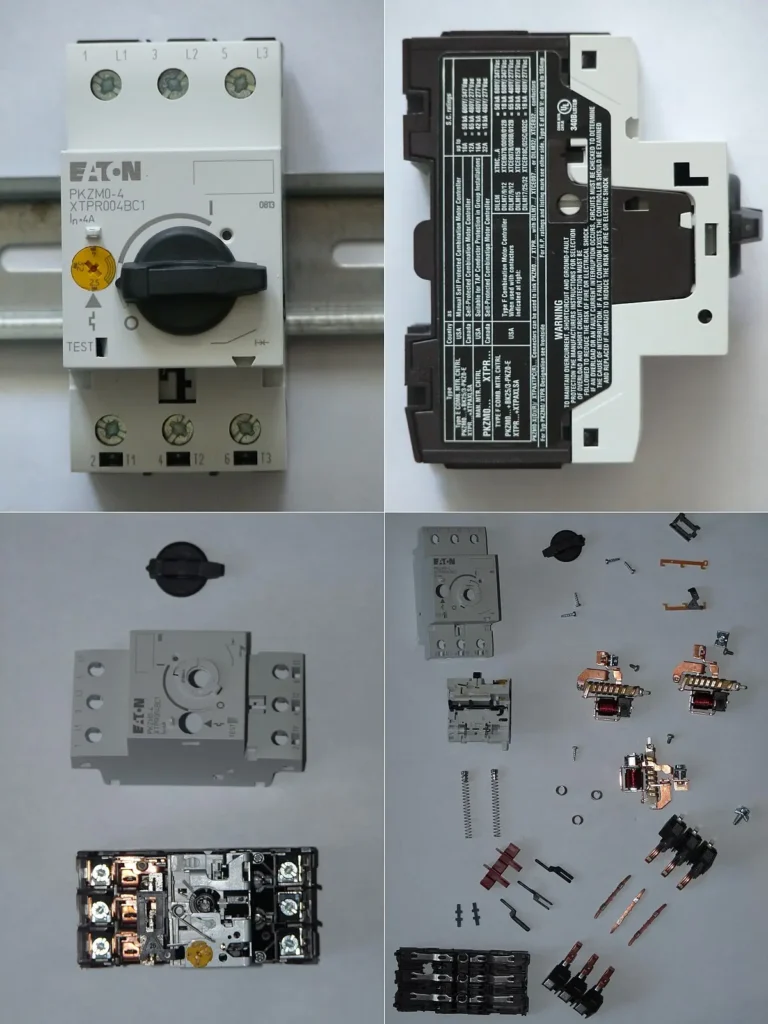

Un guardamotor, también conocido como interruptor termomagnético para motores, es un dispositivo de protección especialmente diseñado para salvaguardar los motores eléctricos de sobrecargas y cortocircuitos. Su función principal es interrumpir el flujo de corriente eléctrica en caso de que se detecte una situación anormal, evitando así daños al motor y posibles accidentes.
Simbología del guardamotor
El guardamotor se representa en los diagramas eléctricos mediante un símbolo específico. Este símbolo suele constar de un círculo que representa el interruptor, una línea horizontal que indica la conexión a la alimentación y una línea vertical que representa la conexión al motor. En algunos casos, el símbolo también puede incluir una letra "M" para indicar que se trata de un guardamotor.
Características y funcionamiento
Los guardamotores se caracterizan por su capacidad de ruptura, la intensidad nominal y la curva de disparo. La capacidad de ruptura determina la máxima corriente que puede soportar el dispositivo antes de interrumpir el circuito. La intensidad nominal, por su parte, indica la corriente máxima que puede circular por el dispositivo en condiciones normales. La curva de disparo define la relación entre la corriente y el tiempo que tarda el dispositivo en activarse.
El funcionamiento de un guardamotor se basa en dos principios: la protección térmica y la protección magnética. La protección térmica se activa cuando la corriente que circula por el motor supera el valor nominal durante un tiempo determinado. Esta sobrecarga puede ser causada por un exceso de carga o por un fallo en el motor. La protección magnética, por otro lado, se activa cuando la corriente alcanza un valor muy alto, como en caso de un cortocircuito.
Ventajas del uso de un guardamotor
El uso de un guardamotor ofrece numerosas ventajas, entre las que destacan:
- Protección efectiva contra sobrecargas y cortocircuitos, evitando daños en el motor.
- Aumento de la seguridad y la fiabilidad de la instalación eléctrica.
- Reducción del riesgo de accidentes y de interrupciones en el funcionamiento del motor.
- Mayor vida útil del motor.
- Facilidad de instalación y mantenimiento.
Tipos de guardamotores
Existen diferentes tipos de guardamotores disponibles en el mercado, cada uno con características específicas que los hacen adecuados para diferentes aplicaciones. Algunos de los tipos más comunes incluyen:
- Guardamotores con curva de disparo D o K: Estos guardamotores son especialmente robustos frente a las sobreintensidades transitorias que se producen durante el arranque de los motores.
- Guardamotores con protección contra falta de fase: Estos guardamotores también detectan la falta de fase, lo que puede provocar un mal funcionamiento del motor.
- Guardamotores electrónicos: Estos guardamotores incorporan electrónica avanzada para ofrecer una protección más precisa y eficiente.
Cómo elegir el guardamotor adecuado
Al elegir un guardamotor, tener en cuenta las siguientes consideraciones:
- La potencia del motor que se va a proteger.
- La corriente nominal del motor.
- La curva de disparo del guardamotor .
- La tensión de alimentación del motor.
- El tipo de protección que se necesita (sobrecarga, cortocircuito, falta de fase).
Consultas habituales sobre guardamotores
Algunas de las preguntas más frecuentes sobre guardamotores son:
- ¿Qué es un guardamotor ?
- ¿Para qué sirve un guardamotor ?
- ¿Cómo funciona un guardamotor ?
- ¿Cómo se instala un guardamotor ?
- ¿Cómo se elige el guardamotor adecuado?
Tabla comparativa de guardamotores
La siguiente tabla muestra una comparación de diferentes tipos de guardamotores :
| Tipo de guardamotor | Características | Aplicaciones |
|---|---|---|
| Guardamotor con curva de disparo D | Protección robusta frente a sobreintensidades transitorias. | Motores con arranques frecuentes o con cargas variables. |
| Guardamotor con curva de disparo K | Protección más sensible a las sobrecargas. | Motores con cargas constantes. |
| Guardamotor con protección contra falta de fase | Detecta la falta de fase y protege el motor. | Instalaciones donde la falta de fase es un riesgo. |
| Guardamotor electrónico | Ofrece una protección más precisa y eficiente. | Aplicaciones donde se requiere una protección más avanzada. |
Un guardamotor es un componente esencial para la protección de motores eléctricos. Al comprender su funcionamiento, sus ventajas y las diferentes opciones disponibles, se puede elegir el dispositivo adecuado para garantizar la seguridad, la fiabilidad y la eficiencia de las instalaciones eléctricas.
