El controlador de motor de puente H dual L298 es un componente electrónico fundamental en robótica, automatización y control de motores. Este chip integrado permite controlar la dirección y la velocidad de dos motores DC de forma independiente, brindando un control preciso y versátil. En este artículo, exploraremos a fondo el L298, su funcionamiento, aplicaciones, ventajas, desventajas y cómo integrarlo en tus proyectos electrónicos.
¿Qué es un puente H?
Un puente H es un circuito electrónico que permite controlar la dirección del flujo de corriente a través de un motor DC. Se compone de cuatro interruptores (transistores) conectados en una configuración especial que permite que la corriente fluya en ambas direcciones. Este diseño es crucial para controlar la rotación de un motor, ya que puede invertir la polaridad de la tensión aplicada al motor.
El L298: un controlador de puente H dual
El L298 es un chip integrado que contiene dos puentes H independientes. Esto significa que puede controlar dos motores DC de forma simultánea y separada. Cada puente H del L298 tiene dos entradas de control (IN1 y IN2) que determinan la dirección del motor. Además, cada puente H tiene una entrada de habilitación (EN) que activa o desactiva el puente.
Funcionamiento del L298
El funcionamiento del L298 se basa en la lógica de los transistores que componen los puentes H. Al aplicar un nivel lógico alto o bajo en las entradas de control (IN1 y IN2), se activan o desactivan los transistores correspondientes, permitiendo o bloqueando el flujo de corriente hacia el motor. La entrada de habilitación (EN) controla la alimentación de los puentes H. Cuando la entrada EN está en nivel alto, los puentes H se habilitan y el motor puede funcionar. Cuando la entrada EN está en nivel bajo, los puentes H se deshabilitan y el motor se detiene.
Aplicaciones del L298
El L298 es un componente versátil con una amplia gama de aplicaciones, incluyendo:
- Robótica : Control de motores en robots móviles, brazos robóticos y otros sistemas robóticos.
- Automatización : Control de motores en máquinas de control numérico (CNC), sistemas de automatización industrial y dispositivos automáticos.
- Control de motores : Control de motores en aplicaciones de automatización de hogares, vehículos eléctricos, sistemas de seguridad y más.
- Proyectos electrónicos : Control de motores en proyectos electrónicos DIY, prototipos y dispositivos experimentales.
Ventajas del L298
El L298 ofrece varias ventajas que lo hacen ideal para diversas aplicaciones:
- Control independiente de dos motores : Permite controlar dos motores DC de forma separada, proporcionando flexibilidad y precisión.
- Corriente de salida alta : El L298 puede manejar una corriente de hasta 2A por puente H, lo que permite controlar motores de mayor potencia.
- Protección contra sobrecorriente : Incorpora un circuito de protección contra sobrecorriente que protege el chip y los motores de daños.
- Fácil de usar : El L298 es un chip relativamente fácil de integrar en circuitos electrónicos y usar en proyectos.
- Bajo costo : El L298 es un componente de bajo costo, lo que lo convierte en una opción atractiva para proyectos con un presupuesto limitado.
Desventajas del L298
A pesar de sus numerosas ventajas, el L298 también tiene algunas desventajas:
- Disipación de calor : El L298 puede generar calor significativo cuando se controla motores de alta potencia. Es importante utilizar un disipador de calor para evitar el sobrecalentamiento.
- Baja eficiencia : La eficiencia del L298 puede ser baja, especialmente a altas corrientes. Esto puede afectar el consumo de energía y la vida útil del motor.
- Límite de velocidad : El L298 tiene un límite de velocidad de funcionamiento que puede ser un factor limitante en algunas aplicaciones.
- Tamaño : El L298 es un chip relativamente grande, lo que puede ser un problema en proyectos con espacio limitado.

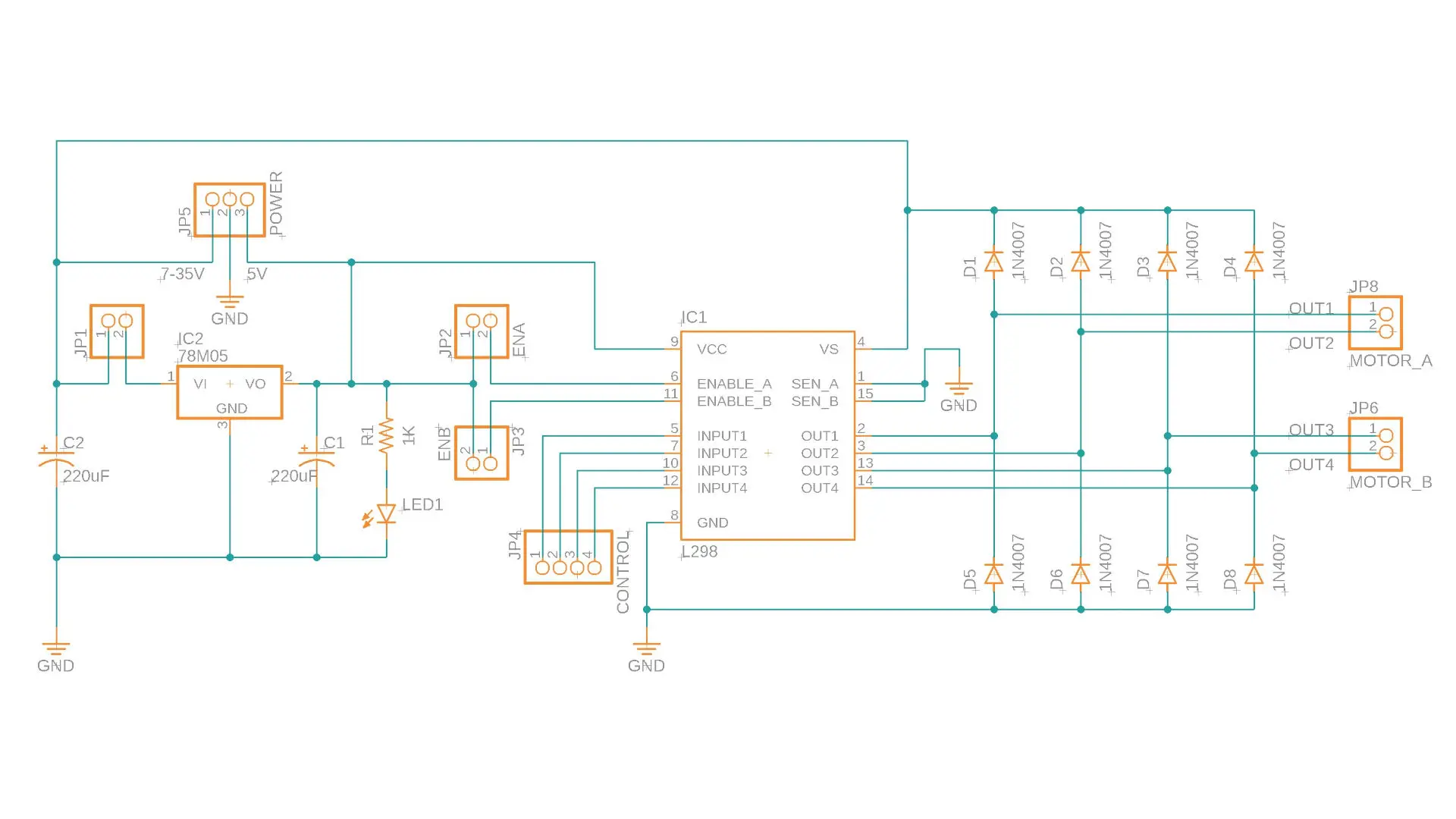

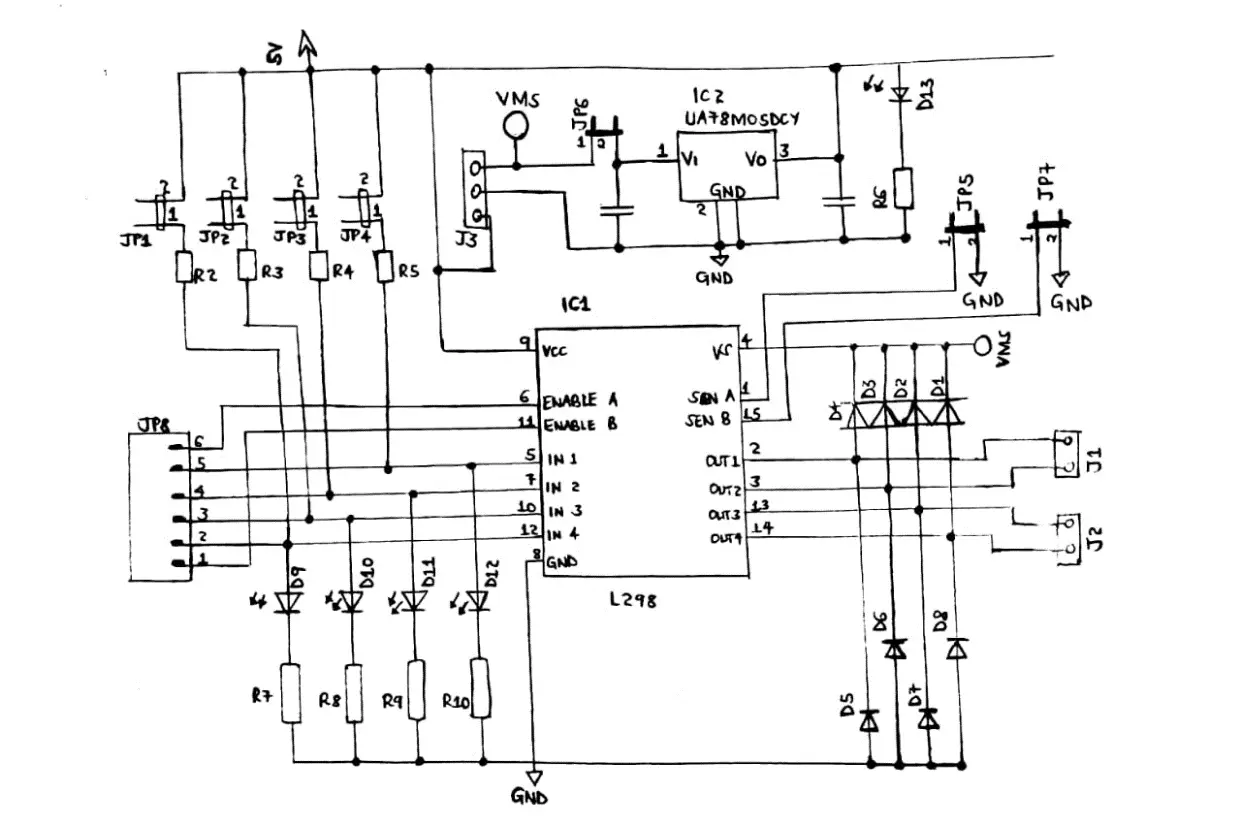

Circuito típico del L298
Un circuito típico del L298 incluye:
- L298 : El chip controlador de motor.
- Fuente de alimentación : Para alimentar el L298 y los motores.
- Motores DC : Los motores que se van a controlar.
- Resistencias limitadoras de corriente : Para proteger los transistores del L29
- Diodos de supresión de tensión inversa : Para proteger el chip del L298 de voltajes inversos.
- Condensadores de desacoplamiento : Para mejorar la estabilidad del circuito.
Integración del L298 en proyectos
Integrar el L298 en proyectos electrónicos es relativamente sencillo. Se requiere un conocimiento básico de electrónica y el uso de lenguajes de programación como Arduino. Se puede utilizar una placa de pruebas para conectar el L298 con los motores y otros componentes necesarios. Se pueden utilizar bibliotecas de software para facilitar el control del L29
Consultas habituales sobre el L298
A continuación, se presentan algunas consultas habituales sobre el L298 :
- ¿Cómo conectar el L298 a un Arduino? El L298 se puede conectar al Arduino mediante pines digitales para controlar las entradas de control y habilitación. La fuente de alimentación del L298 debe ser independiente de la fuente de alimentación del Arduino.
- ¿Cuál es la diferencia entre el L298 y el L298N? El L298N es una versión mejorada del L298 con mayor corriente de salida y mejor disipación de calor.
- ¿Cómo puedo usar el L298 para controlar la velocidad de un motor? Se puede controlar la velocidad del motor aplicando una señal PWM (modulación de ancho de pulso) a las entradas de control del L29
- ¿Cómo puedo usar el L298 para controlar la dirección de un motor? Se puede controlar la dirección del motor aplicando un nivel lógico alto o bajo a las entradas de control del L29
El L298 es un componente versátil y confiable para controlar motores DC en proyectos electrónicos. Su control independiente de dos motores, su alta corriente de salida y su fácil uso lo convierten en una opción popular para una amplia gama de aplicaciones. Si buscas un controlador de motor de puente H dual, el L298 es una excelente opción a considerar.
