Tutorial lineal con motor: todo lo que necesitas saber

Si te dedicas a la manufactura, embalaje o distribución, y necesitas mover objetos con precisión y mínima fricción durante tus procesos, las tutorials lineales son la solución ideal. Estas tutorials son dispositivos ampliamente utilizados en diversos sectores industriales.

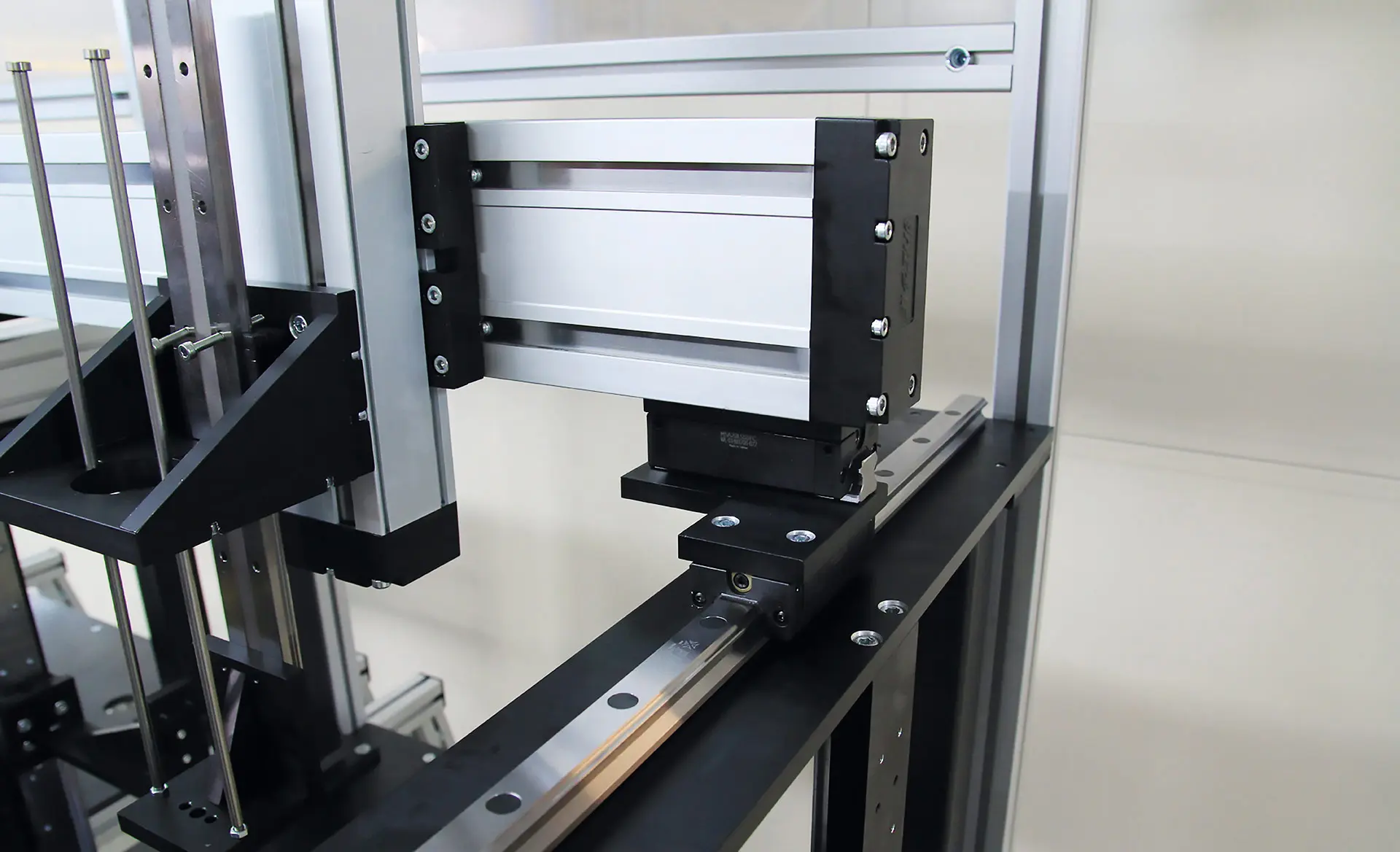

¿Qué es una Tutorial Lineal?

Una tutorial lineal es un sistema diseñado para soportar el movimiento y la carga de un equipo de manera lineal, ya sea vertical u horizontalmente. Es un componente mecánico relativamente simple que se encarga de mover objetos de forma suave y segura durante la producción o embalaje.

Existen diferentes nombres para referirse a las tutorials lineales, como tutorials lineales de deslizamiento, tutorials lineales, tutorials lineales, deslizadores lineales y sistemas de guiado lineal. Independientemente del nombre, una tutorial lineal mueve eficientemente cargas a lo largo de un camino horizontal o vertical predefinido con mínima fricción o resistencia.

Características de las Tutorials Lineales

• Material : Normalmente están fabricadas con acero de alta resistencia, endurecido y galvanizado para resistir la corrosión.
• Proceso de Fabricación : Se utilizan procesos de trefilado en frío para dar forma y perfilar el metal antes de agregar un rodillo de tutorial.
• Versatilidad : Están disponibles en una amplia gama de tamaños, desde tutorials lineales miniatura para mover pequeños componentes en espacios reducidos hasta ejemplos gigantes para mover componentes que pueden pesar más de una tonelada.

Aplicaciones Comunes de las Tutorials Lineales

Debido a la variedad de tamaños, clases de precisión y precargas disponibles, las tutorials lineales son adecuadas para prácticamente cualquier circunstancia.

Las tutorials lineales suelen ofrecer un mejor rendimiento que otros dispositivos de guiado debido a su capacidad de carga, precisión de desplazamiento y rigidez. Por esta razón, las tutorials lineales constituyen la base de muchas aplicaciones industriales variadas.

Cada vez que necesites un sistema de guiado de baja fricción con alta rigidez para cargas que pesan desde unos pocos gramos hasta varias toneladas, habrá una tutorial lineal adecuada para tus requisitos de rendimiento únicos.

Comparación con otros Sistemas de Guiado

Las tutorials lineales superan otras soluciones en cuanto a capacidad de carga, precisión de desplazamiento y rigidez.

Si necesitas un sistema adecuado para aplicaciones que requieren alta precisión, alta rigidez y larga vida útil, una tutorial lineal es la solución perfecta.

Desafíos al Utilizar Tutorials Lineales

Las tutorials lineales presentan algunos desafíos comunes que se pueden superar fácilmente si se tienen en cuenta los siguientes puntos:

• Materiales y Revestimientos : Nunca ignores el efecto de los materiales y los revestimientos en el costo y el tiempo de entrega. Por ejemplo, el revestimiento puede tener que realizarse en el extranjero.
• Superficies de Montaje : No olvides fabricar tus superficies de montaje con tolerancia. La desalineación de las superficies de montaje agrega directamente precarga al sistema.
• Precarga : Especificar la precarga de manera incorrecta significa que no se pueden reducir factores negativos como la vibración, el ruido, la generación de calor y la deflexión, lo que aumenta significativamente la fricción y degrada el rendimiento.
• Pruebas : No realizar pruebas durante todo el recorrido significa que, si hay un problema, no lo sabrás hasta que sea demasiado tarde.
• Características de Montaje : No incluir características de montaje para la alineación significa que el sistema no funcionará según las especificaciones.

Cómo Especificar una Tutorial Lineal

El mejor enfoque para especificar y dimensionar tutorials lineales es uno lógico. Primero, define claramente los parámetros más importantes de la aplicación. Luego, debes reducir tus opciones en función de estos requisitos y, finalmente, aplicar tus variables críticas para tomar la decisión final correcta.

Factores a Considerar al Especificar una Tutorial Lineal

• Perfil de los rieles : Normalmente cuadrado o redondo.
• Tipo de rodamientos : Patines de tipo cantilever o de silla de montar.
• Carrera : Distancia total que puede recorrer la tutorial.
• Carga : Peso máximo que puede soportar la tutorial.
• Velocidad : Velocidad máxima a la que puede moverse la tutorial.
• Ciclo de trabajo : Frecuencia de uso de la tutorial.
• Área de montaje : Espacio disponible para instalar la tutorial.
• Orientación de montaje : Horizontal, vertical, en montaje de pared o invertido.

Mantenimiento de una Tutorial Lineal para un Rendimiento Óptimo

Cualquier sistema con partes móviles eventualmente se desgastará. Las tutorials poco lubricadas pueden desgastarse excesivamente, lo que lleva a problemas de rendimiento y falla prematura. La lubricación y las características del producto de lubricación utilizado marcan la diferencia, y una lubricación exitosa dependerá de la calidad del lubricante aplicado.

Algunas tutorials vienen con sistemas de lubricación automatizados, pero pueden ser complicados y costosos. Los rodamientos libres de mantenimiento son más simples, con características mecánicas integradas que se añaden al deslizador del rodamiento para almacenar y entregar el lubricante.

La mejor manera de evitar problemas antes de que se vuelvan serios es mirar y escuchar. Un cambio en el sonido que hace el sistema puede indicar que no está lo suficientemente lubricado, que las tutorials están desalineadas o que hay una carga desigual en los bloques de rodamientos. Los sellos, que mantienen la suciedad afuera y la lubricación adentro, generalmente son lo suficientemente fáciles de inspeccionar y reemplazar. Y cuando utilizas componentes fáciles de reemplazar, usar tutorials lineales y rodamientos intercambiables, además de tuercas de bolas con precarga ajustable, te facilita mucho la vida.

Diferencia entre una Tutorial Lineal y una Varilla Lineal

Las tutorials lineales y las varillas lineales, realizan la misma función. Ambas forman parte de un sistema que se utiliza para mover una carga en línea recta de un punto a otro mediante un actuador. Sin embargo, existen diferencias más sutiles que separan a los dos en términos de elegir uno sobre el otro para una aplicación específica.

Actuador de Varilla Lineal

Los actuadores de varilla lineal generalmente usan energía neumática o eléctrica para mover su carga a la posición final deseada. Un actuador de varilla lineal extiende la carga más allá del cuerpo del actuador.

Actuador de Tutorial Lineal

Una tutorial lineal es un actuador donde la carga está contenida dentro del cuerpo del actuador (la longitud de desplazamiento de la carga está dentro de las dimensiones de la varilla), y por lo tanto, la carga viaja a lo largo de la tutorial lineal. La tutorial lineal en sí es un riel rígido, generalmente fabricado con acero inoxidable y que contiene rodamientos de bolas que crean puntos de contacto entre el carro y el riel, lo que ayuda a crear un movimiento suave a lo largo de la tutorial lineal.

Ventajas de los Actuadores de Tutorial Lineal

• Ahorro de espacio : Una solución de tutorial lineal significa que todo el ensamblaje no es más largo que el riel en sí, lo que significa que si el espacio es limitado y no puedes permitirte equipos adicionales en la parte superior de la longitud de desplazamiento disponible, un actuador de tutorial lineal puede ser una mejor solución.
• Alta rigidez : La tutorial lineal tiene mucha menos flexión que una varilla lineal gracias a su perfil. Esto permite que el actuador de tutorial lineal mueva cargas mucho más pesadas que una varilla lineal.
• Sin rotación de carga : Una tutorial lineal es una plataforma más estable que una varilla, lo que significa que una carga no rotará durante el movimiento, lo que proporciona un resultado más preciso y estable. Las varillas lineales se pueden duplicar para evitar la rotación, pero una tutorial lineal proporciona una solución más ligera y simple.
• Alta precisión : Las tutorials lineales generalmente se fabrican con tolerancias mucho más ajustadas que las varillas lineales, lo que significa que es menos probable que se flexionen durante la operación, y el movimiento del carro es suave y constante.
• Hecho a medida : Debido a que las tutorials lineales personalizadas están disponibles para cortarse a la longitud exacta requerida, la distancia de desplazamiento se puede calcular y atender para que se ajuste a un requisito exacto.

Ventajas de los Actuadores de Varilla Lineal

• Niveles de higiene : Las soluciones de varilla lineal son unidades selladas y, por lo tanto, generalmente son mejores para entornos limpios como la producción de alimentos y bebidas o farmacéutica. También se pueden limpiar con esterilizadores de alta presión.
• Mayor alcance : Si necesitas empujar algo más allá de la longitud del cilindro, o usarlo para integrarlo con otras partes o equipos móviles, entonces una solución de varilla lineal sería la mejor opción, ya que no hay un ensamblaje de riel permanente en su lugar.
• Asequibilidad : Las varillas lineales generalmente son una opción más asequible que una solución de actuador de tutorial lineal.

La conclusión es que los actuadores de varilla lineal y de tutorial lineal, si bien a primera vista parecen muy similares en el sentido de que realizan la misma función, en realidad se adaptan a aplicaciones muy diferentes. Si estás buscando un actuador lineal eléctrico, lo más probable es que una solución de varilla o tutorial lineal sea adecuada, pero cuál es la adecuada para ti dependerá de tu entorno de trabajo y tu industria, las especificaciones de carga, los parámetros de movimiento y el espacio disponible. Si deseas orientación para seleccionar la solución adecuada, ya sea que desees un actuador de tutorial lineal personalizado o una solución de varilla lineal, comunícate con Matara y habla con uno de nuestros expertos.

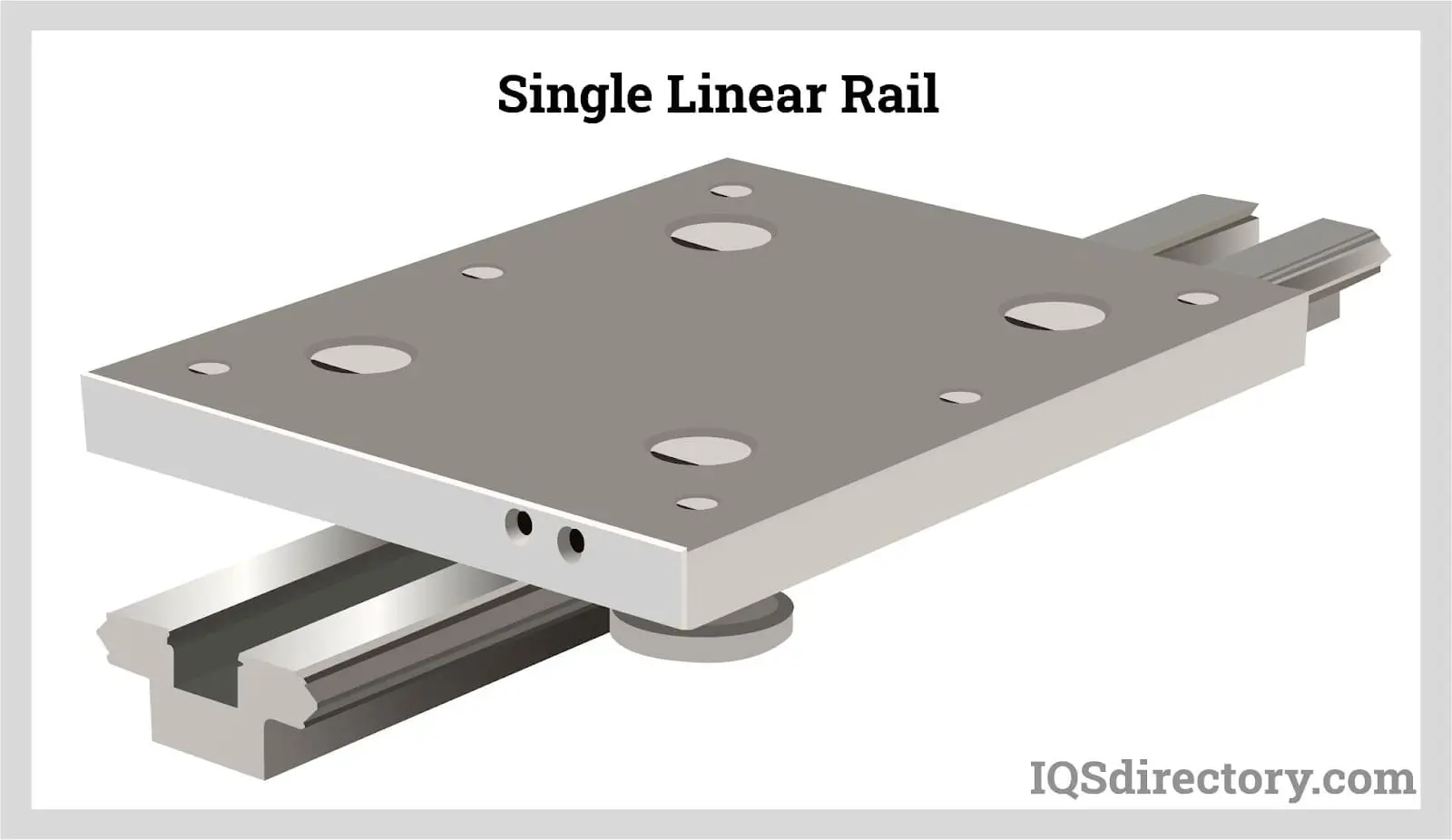

¿Cuál es el mejor tipo de Tutorial Lineal?

Las tutorials lineales son ideales para mover objetos a través de procesos de producción con una precisión excepcional y una fricción mínima, lo que las hace ideales para tareas como la creación, el embalaje y la distribución. Estos dispositivos se utilizan comúnmente en diversas industrias.

Principio de Funcionamiento

Un sistema de tutorial lineal está diseñado para soportar el movimiento y la carga de un equipo de manera lineal, ya sea vertical u horizontalmente. Es un componente mecánico sencillo que realiza su trabajo de forma eficaz, facilitando el movimiento suave y seguro de mercancías durante los procesos de producción o embalaje.

Tipos de Tutorials Lineales

Existen varios tipos de tutorials lineales, cada uno con sus propias características y ventajas. Algunos de los tipos más comunes son:

• Tutorials Lineales de Cola de Milano : Estas tutorials utilizan rodamientos de superficie básica que dependen de la lubricación y tienen un bajo coeficiente de fricción. Se llaman así por su proyección en forma de cola de milano, que se interbloquea con una geometría negativa correspondiente.
• Tutorials Lineales de Caja : Al igual que las tutorials de cola de milano, las tutorials de caja utilizan rodamientos de superficie básica. A diferencia del diseño de cola de milano, las tutorials de caja se caracterizan por una zapata cuadrada con bridas en forma de T en la parte superior.
• Tutorials Lineales de Cojinete de Casquillo : Este diseño utiliza superficies cilíndricas en lugar de formas entrelazadas. Las superficies cilíndricas se denominan bujes y ejes. Un buje es un componente cilíndrico hueco integrado en el carro, mientras que el eje es un eje extendido que actúa como el riel tutorial montado en la base.
• Tutorials Lineales de Bolas : Al igual que las tutorials de cojinete de casquillo, este tipo incorpora rodamientos de bolas en lugar de casquillos básicos. Dentro de los casquillos, se utilizan rodamientos de bolas de recirculación. Estos rodamientos pueden recircular tangencialmente o radialmente.
• Tutorials Lineales de Bolas : Este es un tipo de deslizamiento de elementos rodantes ampliamente utilizado. Las tutorials lineales de bolas son similares a los bujes de bolas lineales, pero utilizan un bloque de tutorial en lugar de bujes. El bloque de tutorial también puede incorporar una trayectoria de retorno para recircular las bolas.
• Tutorials Lineales de Rodillos Cruzados : Este tipo emplea rodillos posicionados en ángulos de 45° y 135° con respecto a la horizontal, como lo sugiere su nombre. Los rodillos pueden organizarse en una sola fila con orientaciones alternas de 90° o en varias filas, donde cada fila es perpendicular a las demás.
• Tutorials Lineales de Tornillo de Bolas : Este deslizamiento lineal distintivo combina rodamientos de bolas con tornillos de potencia. El común accionamiento de tornillo de potencia con rosca Acme se acopla con la tuerca integrada en el carro a través del contacto deslizante.

Aplicaciones y Beneficios de las Tutorials Lineales

Las tutorials lineales ofrecen una precisión de desplazamiento excepcional debido al mecanizado preciso de uno o ambos bordes del riel, que actúan como superficies de referencia. El uso de dos, cuatro o seis filas de elementos rodantes, ya sean bolas esféricas o rodillos cilíndricos, asegura una alta rigidez y una mínima deflexión del bloque de rodamientos.

Beneficios de las Tutorials Lineales

• Alta precisión : Las tutorials lineales ofrecen alta precisión de movimiento, lo que las hace ideales para aplicaciones que requieren movimientos precisos y repetibles.
• Alta rigidez : Las tutorials lineales son muy rígidas, lo que significa que pueden soportar cargas pesadas sin deformarse.
• Larga vida útil : Las tutorials lineales tienen una larga vida útil, ya que los rodamientos de bolas o rodillos reducen la fricción y el desgaste.
• Facilidad de montaje : El montaje de las tutorials lineales es relativamente sencillo, lo que reduce el tiempo de instalación.
• Amplia gama de opciones : Existen muchas opciones disponibles, desde el perfil del riel hasta el nivel de precisión, el método de lubricación, la capacidad de carga, el método de procesamiento, la velocidad de funcionamiento y otros factores.
• Alta velocidad : Las tutorials lineales pueden soportar altas velocidades de funcionamiento, lo que aumenta la eficiencia de los procesos.

Desventajas de las Tutorials Lineales

• Alto costo : Las tutorials lineales pueden ser costosas en comparación con otros tipos de tutorials.
• Requieren superficies de montaje precisas : Para obtener el máximo beneficio de su alta precisión de desplazamiento, las tutorials lineales requieren superficies de montaje extremadamente precisas.
• Deben estar totalmente apoyadas : A diferencia de los sistemas de eje lineal, que solo se pueden apoyar en un extremo, deben estar totalmente apoyados. Esto significa que el costo inicial de una tutorial lineal suele ser mayor que el de un sistema de eje redondo o de cojinete liso, al igual que el costo de preparación y montaje.
• Pueden ser menos suaves que otros tipos de rodamientos : Las cualidades de funcionamiento de las tutorials lineales pueden verse como menos suaves o "dentadas" en comparación con otros tipos de rodamientos.
• Susceptibles al daño : Las tutorials lineales son más susceptibles al daño durante el transporte y el montaje.

¿Cuánto peso puede soportar una Tutorial Lineal?

La capacidad de carga de una tutorial lineal depende de varios factores, como el tamaño del riel, el tipo de rodamientos, la precarga y el ciclo de trabajo.

Para determinar la capacidad de carga específica de una tutorial lineal, es necesario consultar las especificaciones del fabricante. Es importante seleccionar una tutorial lineal que tenga una capacidad de carga adecuada para la aplicación específica. Si se excede la capacidad de carga, la tutorial lineal puede dañarse prematuramente.

Las tutorials lineales son una solución fiable y eficiente para aplicaciones que requieren movimientos lineales precisos y de baja fricción. Sus ventajas superan sus desventajas, lo que las convierte en la elección preferida en muchas industrias.

Al comprender los diferentes tipos de tutorials lineales, sus aplicaciones y beneficios, puedes seleccionar la mejor opción para tu proyecto y optimizar tus procesos de producción.
