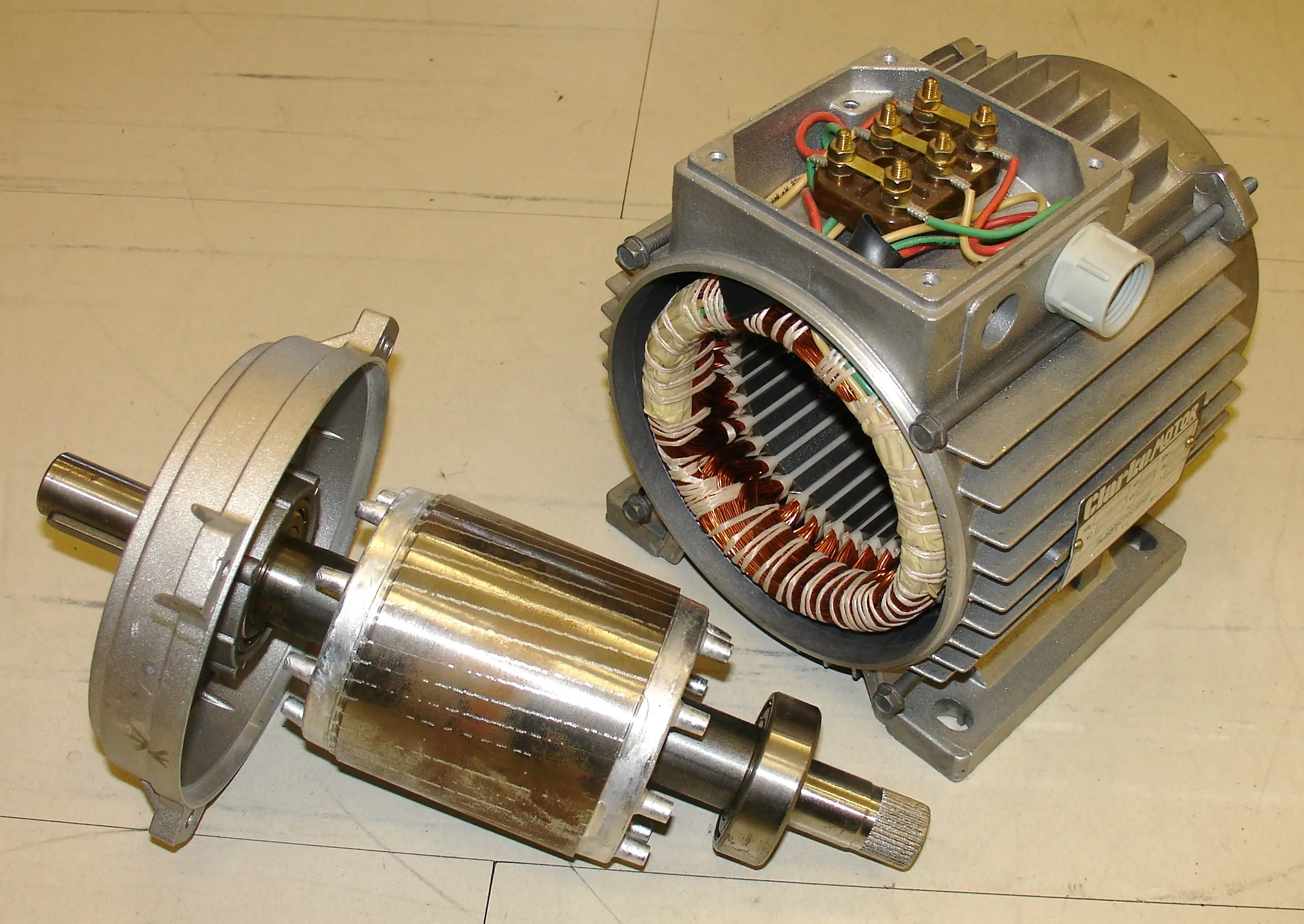

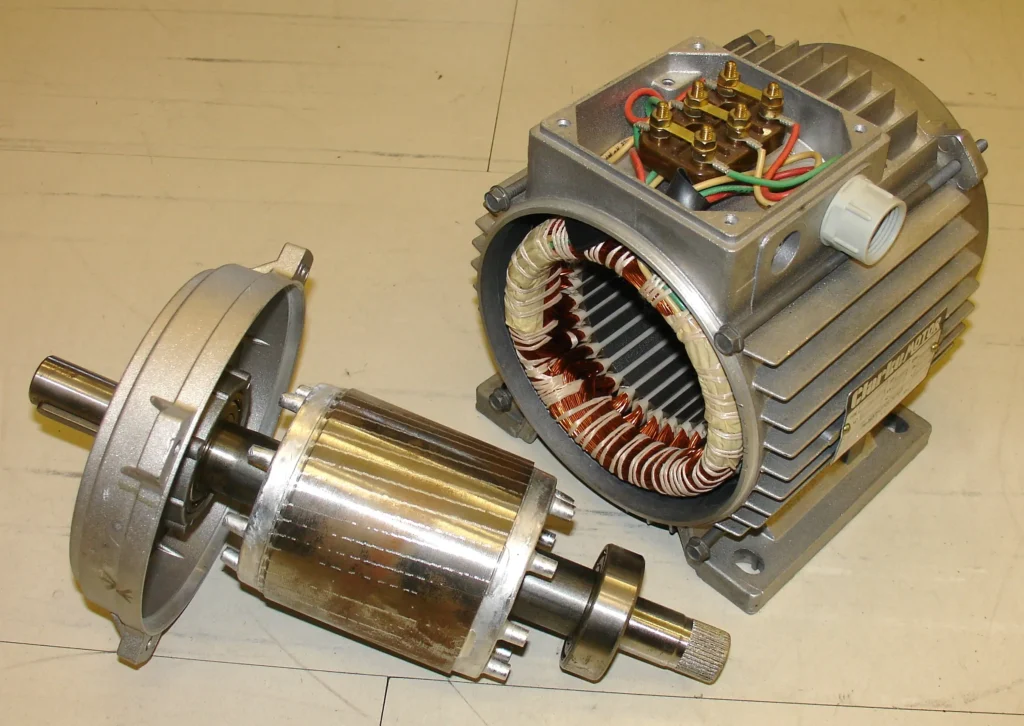

Los motores eléctricos son dispositivos que convierten la energía eléctrica en energía mecánica, y su funcionamiento se basa en la interacción entre dos componentes principales: el estator y el rotor. Estos trabajan en conjunto para generar el movimiento rotatorio que caracteriza a los motores.

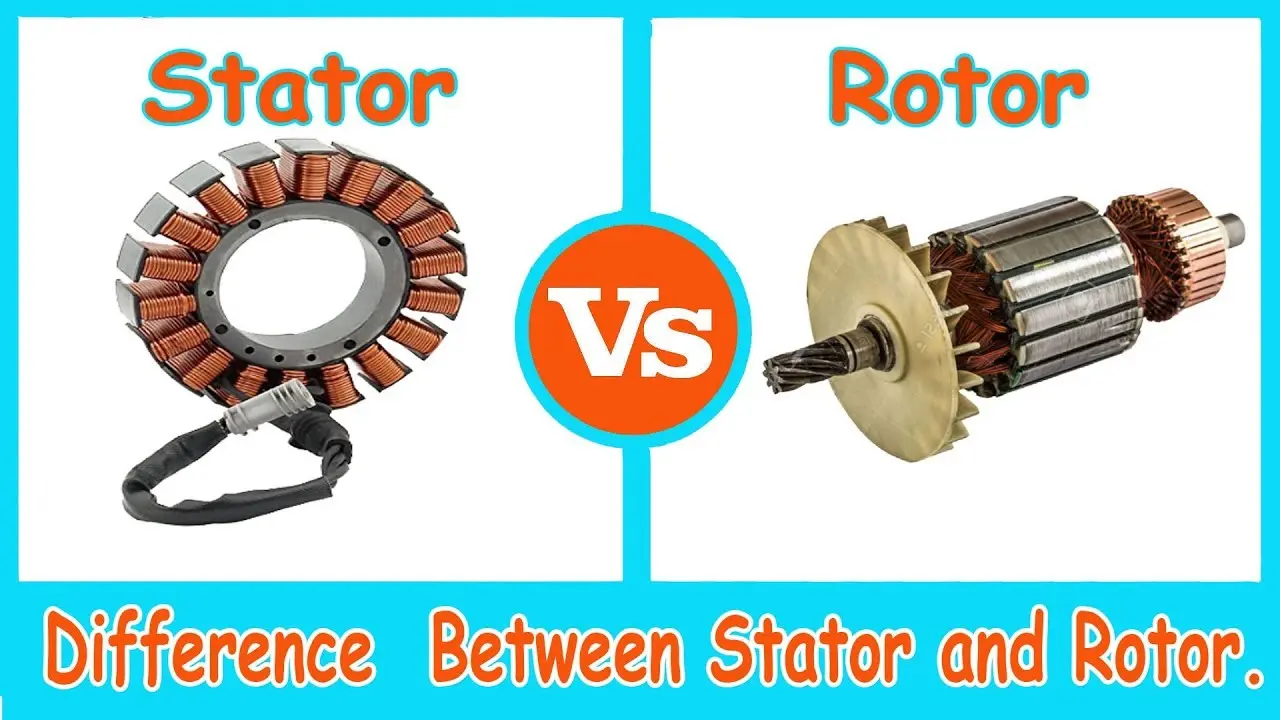

¿Qué es un estator?
El estator es la parte estacionaria del motor. Actúa como el campo magnético que interactúa con el rotor para generar la fuerza necesaria para la rotación. En diferentes configuraciones, el estator puede actuar como:
- Imanes de campo : Estos generan un campo magnético constante que interactúa con el rotor para producir movimiento. Generalmente se utilizan imanes permanentes o electroimanes.
- Armatura : En este caso, el estator actúa como un conductor que se encuentra bajo la influencia de un campo magnético generado por el rotor.
Estator en motores de corriente alterna (AC)
En los motores de corriente alterna, el estator está compuesto por un núcleo de laminaciones de acero delgado y bobinas de alambre aislado insertadas en él, conocidas como bobinados de campo. Estos bobinados se conectan directamente a la fuente de alimentación. Cuando se aplica corriente, el estator se convierte en un electroimán. La corriente alterna que fluye por el estator genera un campo magnético rotatorio, que a su vez induce una corriente en el rotor, haciendo que gire.
Estator en motores de corriente continua (DC)
En los motores de corriente continua, el estator alberga los bobinados de campo y los polos que forman el circuito magnético con el rotor. Los bobinados de campo en los motores de corriente continua pueden ser bobinados o imanes permanentes ubicados en el estator. Los polos, que albergan los bobinados de campo, determinan el número de polos del motor, que a su vez está relacionado con la velocidad y el par del motor.
¿Qué es un rotor?
El rotor es la parte móvil del motor. Se encuentra dentro del estator y gira en respuesta al campo magnético generado por el estator. El rotor puede estar construido de diferentes formas, dependiendo del tipo de motor, pero siempre contiene bobinados que interactúan con el campo magnético del estator.
Tipos de rotores
Existen diversos tipos de rotores utilizados en motores eléctricos, entre los más comunes se encuentran:
- Rotor de jaula de ardilla : Este tipo de rotor se utiliza en motores de corriente alterna y es el más simple y económico. Está compuesto por barras de cobre o aluminio que están soldadas a anillos en ambos extremos. Las barras son como "jaulas" que permiten que la corriente fluya a través de ellas, lo que genera un campo magnético que interactúa con el campo magnético del estator.
- Rotor de bobinado : En este caso, el rotor está formado por bobinas de alambre envueltas alrededor de un núcleo de acero. Las bobinas están conectadas a un conmutador, que permite que la corriente fluya a través de las bobinas de manera que el rotor gire continuamente.
Diferencias entre motores de corriente alterna (AC) y corriente continua (DC)
Los motores de corriente alterna (AC) y corriente continua (DC) se diferencian en su funcionamiento y estructura interna. Aquí se presentan algunas diferencias clave:
| Característica | Motor AC | Motor DC |
|---|---|---|
| Fuente de alimentación | Corriente alterna | Corriente continua |
| Estator | Contiene bobinados de campo conectados a la fuente de alimentación | Contiene bobinados de campo o imanes permanentes |
| Rotor | Generalmente tipo "jaula de ardilla" | Generalmente tipo "bobinado" |
| Control de velocidad | Más difícil de controlar | Fácil de controlar |
| Aplicaciones | Amplia gama de aplicaciones, desde motores de ventiladores hasta motores industriales | Aplicaciones que requieren control de velocidad preciso, como maquinaria industrial y vehículos eléctricos |
Ventajas de cada tipo de motor
Motores de corriente alterna (AC)
Los motores de corriente alterna ofrecen una serie de ventajas, incluyendo:
- Mayor eficiencia : Los motores AC suelen tener una mayor eficiencia energética que los motores DC.
- Construcción más simple : Su diseño es más simple que el de los motores DC, lo que los hace más económicos de fabricar.
- Mejor rendimiento en ambientes hostiles : Los motores AC son más resistentes a la humedad, el polvo y la vibración, por lo que son ideales para aplicaciones industriales.
Motores de corriente continua (DC)
Los motores de corriente continua también tienen sus ventajas, como:
- Control de velocidad preciso : Los motores DC permiten un control de velocidad más preciso que los motores AC.
- Mejor rendimiento en cargas variables : Los motores DC mantienen un par constante, incluso cuando la carga varía, lo que los hace ideales para aplicaciones que requieren un par constante.
Aplicaciones de los motores eléctricos
Los motores eléctricos se utilizan en una amplia gama de aplicaciones, desde aplicaciones domésticas hasta aplicaciones industriales. Algunos ejemplos de aplicaciones comunes incluyen:
- Electrodomésticos : Los motores eléctricos se utilizan en una variedad de electrodomésticos, como lavadoras, secadoras, refrigeradores, ventiladores y aspiradoras.
- Automóviles : Los motores eléctricos se utilizan en vehículos eléctricos, híbridos y en algunos componentes de automóviles de combustión interna, como los sistemas de dirección asistida y los limpiaparabrisas.
- Industria : Los motores eléctricos son esenciales para la industria, utilizados en maquinaria de fabricación, cintas transportadoras, bombas, compresores y muchos otros procesos industriales.
La interacción entre el estator y el rotor es el corazón del funcionamiento de los motores eléctricos. Estos componentes trabajan en conjunto para generar el movimiento rotatorio que impulsa una gran variedad de aplicaciones en nuestras vidas diarias. La elección del tipo de motor adecuado depende de las necesidades específicas de cada aplicación, con los motores de corriente alterna (AC) destacando por su eficiencia y simplicidad, mientras que los motores de corriente continua (DC) ofrecen control de velocidad preciso y rendimiento constante.
