En el entorno de la electricidad, la seguridad y la fiabilidad son de suma importancia. Para garantizar que los motores eléctricos funcionen de manera óptima y segura, las pruebas de aislamiento son una práctica fundamental. En este artículo, exploraremos a fondo este procedimiento, desde sus conceptos básicos hasta su ejecución práctica.
¿Qué es la prueba de aislamiento?
La prueba de aislamiento es similar a una comprobación de presión en un sistema de tuberías. En este caso, se aplica una tensión de corriente continua (CC) de alto voltaje al sistema eléctrico para detectar fugas de corriente. La tensión alta hace que las fugas sean más evidentes, permitiendo al técnico identificar problemas de aislamiento.
La prueba de aislamiento utiliza un megóhmetro, un instrumento diseñado para aplicar una tensión alta de CC de forma segura y controlada. Aunque la tensión es alta, la corriente se limita para evitar daños al sistema y proteger al operador. Las pruebas de aislamiento son esenciales para verificar la integridad del aislamiento eléctrico, ya que los materiales de aislamiento se degradan con el tiempo y el uso.
Importancia de las pruebas de aislamiento
Las pruebas de aislamiento son cruciales para garantizar:
- Seguridad del personal: Un aislamiento deficiente puede provocar cortocircuitos, descargas eléctricas y otros peligros para los trabajadores.
- Fiabilidad del motor: La degradación del aislamiento puede afectar el rendimiento del motor, generando fallos y paradas inesperadas.
- Prevención de daños: Las pruebas de aislamiento permiten identificar y corregir problemas de aislamiento antes de que causen daños más graves al motor.

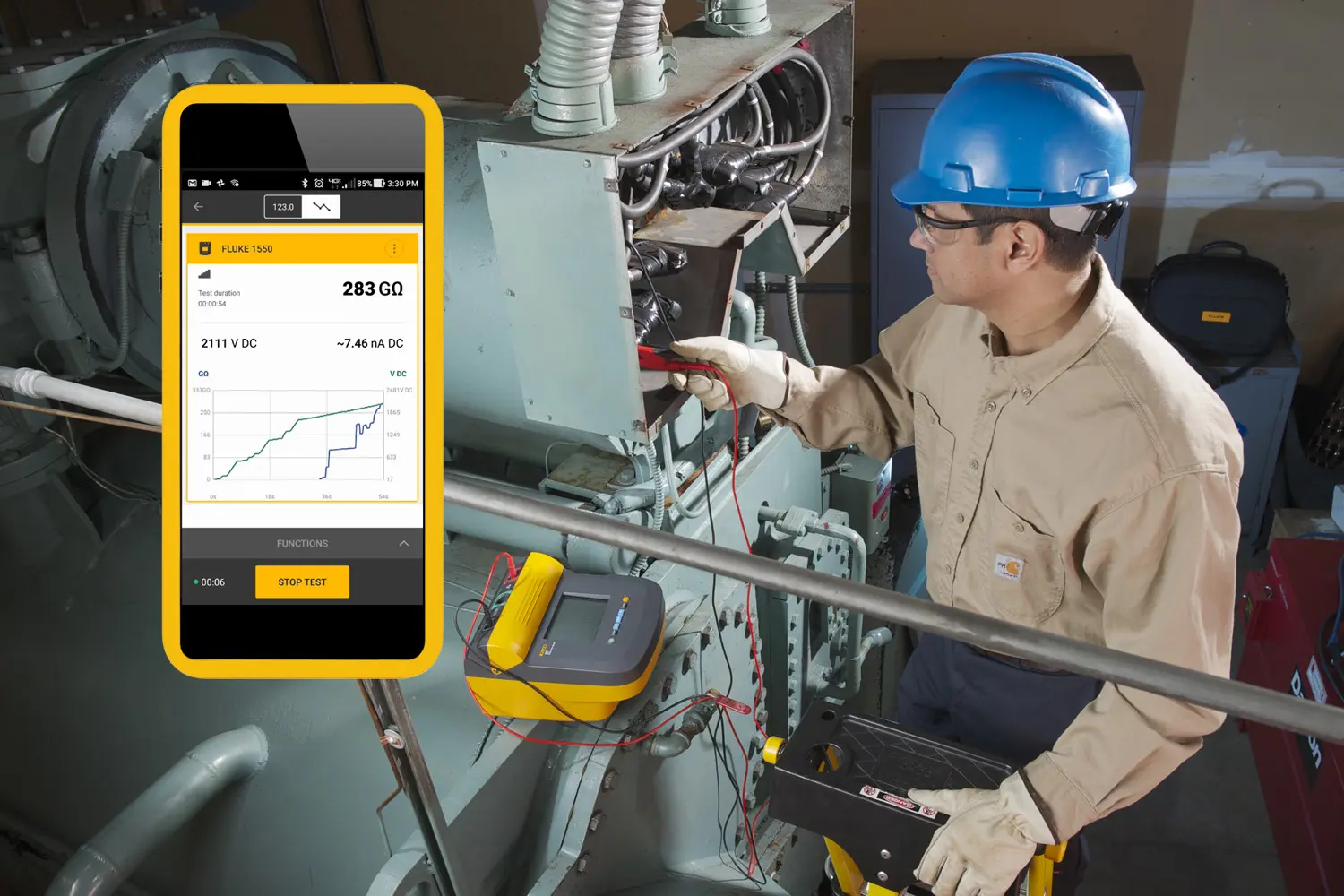

Cómo hacer una prueba de resistencia de aislamiento
La prueba de resistencia de aislamiento se realiza aplicando un voltaje de CC a través de un dieléctrico (material aislante), midiendo la cantidad de corriente que fluye y calculando la resistencia usando la Ley de Ohm.
Pasos para realizar una prueba de aislamiento:
- Identificar los puntos de prueba: Determine los puntos donde se debe medir la resistencia del aislamiento. Esto puede incluir los devanados del motor, el marco del motor y otros componentes.
- Conectar el megóhmetro: Conecte los cables del megóhmetro a los puntos de prueba. Algunos megóhmetros tienen un terminal de protección que permite aislar componentes específicos del sistema.
- Aplicar la tensión de prueba: Aplique la tensión de prueba durante un minuto, generalmente 1000 voltios para un motor de 480 voltios, y observe la lectura de resistencia.
- Interpretar los resultados: La lectura de resistencia debe disminuir o estabilizarse durante el minuto de prueba. Una resistencia baja indica un aislamiento débil, mientras que una resistencia alta indica un buen aislamiento.
- Registrar los resultados: Anote la fecha, la hora, la tensión de prueba, la resistencia medida y la temperatura.
Factores que afectan las lecturas de resistencia de aislamiento:
- Temperatura: La resistencia del aislamiento disminuye con el aumento de la temperatura. Es esencial corregir las lecturas a una temperatura de referencia para compararlas correctamente.
- Humedad: La humedad puede afectar la resistencia del aislamiento, especialmente en materiales como el papel o el algodón.
- Contaminación: La presencia de polvo, grasa u otras sustancias contaminantes puede reducir la resistencia del aislamiento.
Interpretando los resultados de la prueba
Las pruebas de aislamiento ayudan a identificar y solucionar problemas de aislamiento antes de que se conviertan en una amenaza para la seguridad o la operatividad del motor. Los resultados de la prueba se pueden interpretar como:
Resistencia de aislamiento alta:
Una lectura de resistencia alta indica un buen aislamiento. Esto sugiere que el motor está en buenas condiciones y se puede operar sin riesgo de fugas de corriente.
Resistencia de aislamiento baja:
Una lectura de resistencia baja indica un aislamiento deficiente. Esto puede deberse a diferentes factores, como:
- Degradación del aislamiento: El aislamiento puede degradarse con el tiempo debido al calor, la humedad, la contaminación u otros factores.
- Daños mecánicos: El aislamiento puede dañarse por el roce de cables, objetos afilados o vibraciones.
- Fugas de corriente: Pueden existir fugas de corriente a través del aislamiento, lo que reduce la resistencia.
En caso de una resistencia de aislamiento baja, es crucial investigar la causa del problema e implementar las medidas correctivas necesarias.
Recomendaciones para pruebas de aislamiento de motores:
- Frecuencia de pruebas: Se recomienda realizar pruebas de aislamiento de manera regular, al menos una vez al año para motores de uso general.
- Seguimiento de los resultados: Mantener un registro de los resultados de las pruebas de aislamiento permite detectar tendencias y cambios en la integridad del aislamiento.
- Capacitación del personal: Es fundamental que los técnicos que realizan las pruebas de aislamiento estén adecuadamente capacitados y conozcan las normas de seguridad.
- Mantenimiento preventivo: Realizar un mantenimiento preventivo regular, como la limpieza de los motores, ayuda a prevenir la degradación del aislamiento y mejorar la vida útil del motor.
Las pruebas de aislamiento son un elemento esencial en el mantenimiento preventivo de motores eléctricos. Al realizar estas pruebas de manera periódica, podemos detectar problemas de aislamiento antes de que se conviertan en problemas graves, mejorando la seguridad, la fiabilidad y la vida útil de los motores. La seguridad y la fiabilidad de los motores eléctricos son vitales para las operaciones industriales. Las pruebas de aislamiento son una herramienta fundamental para garantizar la integridad de los motores y evitar fallos y accidentes.
