En el corazón de un motor de Corriente Continua (CC) se encuentra un elemento fundamental: el colector de delgas. Este conjunto de láminas de cobre, estratégicamente dispuestas y aisladas, juega un papel crucial en el proceso de conmutación, permitiendo la alimentación eléctrica del bobinado del rotor y su giro constante. En este artículo, exploraremos en profundidad qué son las delgas, su función, los materiales utilizados en su construcción y las técnicas de soldadura empleadas en su reparación.
¿Qué son las Delgas?

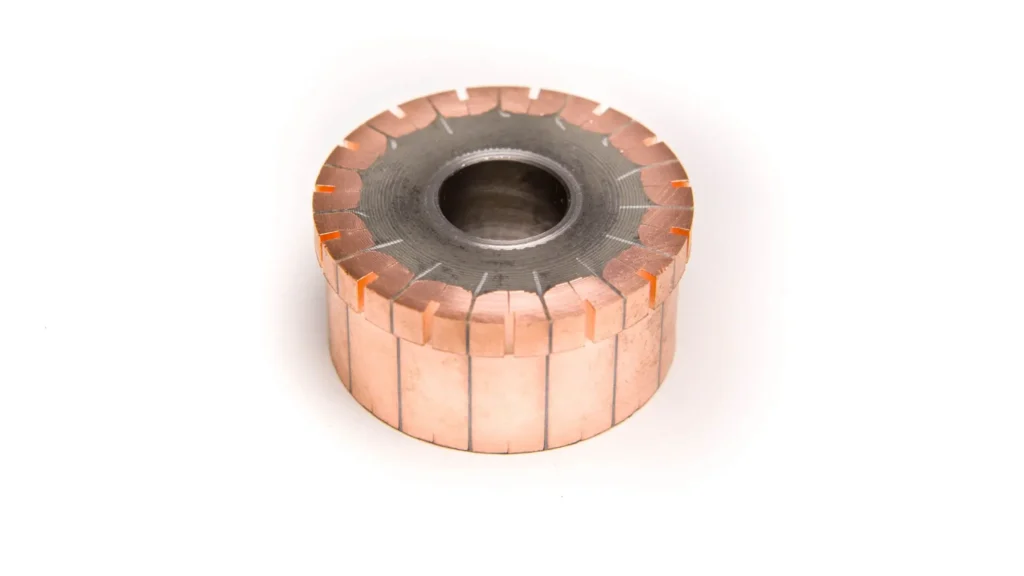

Las delgas son láminas delgadas de cobre que forman parte del colector de un motor CC. Estas láminas están aisladas entre sí por láminas de mica, un material aislante que previene cortocircuitos. El colector se encuentra conectado al bobinado del rotor, permitiendo la transferencia de corriente al rotor mientras gira.
Función del Colector de Delgas
La función principal del colector de delgas es la conmutación de la corriente eléctrica en el bobinado del rotor. El bobinado del rotor está formado por un conjunto de bobinas que, al ser alimentadas por corriente eléctrica, generan un campo magnético que interactúa con el campo magnético del estator, provocando la rotación del rotor. El colector permite que la corriente eléctrica se dirija a las bobinas adecuadas en cada momento de la rotación, manteniendo la dirección del campo magnético y asegurando un giro constante.
Material del Aislante entre Delgas
El material aislante que se utiliza entre las delgas es la mica. La mica es un mineral natural que tiene excelentes propiedades aislantes, resistencia al calor y alta resistencia mecánica. Su uso en el colector de delgas es crucial para prevenir cortocircuitos y garantizar el correcto funcionamiento del motor.
Técnicas de Soldadura en la Reparación de Motores
En la reparación de motores, la unión entre las bobinas y el colector es un punto crítico. Dos técnicas de soldadura se utilizan comúnmente:
Soldadura TIG (Tungsten Inert Gas)
La soldadura TIG se caracteriza por utilizar un electrodo de tungsteno y un arco eléctrico para fundir el metal. Esta técnica ofrece una soldadura de alta calidad, resistente y durable. Sin embargo, su aplicación en motores pequeños puede ser complicada debido al alto calor generado, lo que podría dañar componentes adyacentes. La soldadura TIG se utiliza principalmente en motores de tamaño medio a grande.
Soldadura con Estaño
La soldadura con estaño es una técnica más sencilla y común para reparaciones de motores. El estaño se funde a temperaturas relativamente bajas, lo que simplifica el proceso de soldadura. Sin embargo, esta técnica presenta el inconveniente de que el estaño puede "escupir" a altas temperaturas, lo que podría afectar el rendimiento del motor. Este efecto es más pronunciado en caso de sobrecargas que generan temperaturas elevadas.
Características de las Delgas
Las delgas de un motor eléctrico deben cumplir con ciertos requisitos para asegurar su correcto funcionamiento y durabilidad:
- Conductividad Eléctrica: Las delgas deben tener una alta conductividad eléctrica para permitir el paso de la corriente sin pérdida de energía.
- Resistencia Mecánica: Deben ser resistentes a la fuerza centrífuga que se genera durante la rotación del rotor.
- Resistencia al Calor: Las delgas deben soportar las altas temperaturas que se generan durante el funcionamiento del motor.
- Aislamiento: El material aislante entre las delgas debe ser de alta calidad para evitar cortocircuitos.
Conclusión
Las delgas son un componente fundamental en los motores de Corriente Continua, permitiendo la conmutación de la corriente eléctrica y la rotación del rotor. Su correcto funcionamiento es vital para el desempeño eficiente del motor. La elección del material aislante, la técnica de soldadura y la calidad de las delgas son factores cruciales para garantizar la durabilidad y el rendimiento del motor.
