El arranque de un motor trifásico es un proceso que requiere una correcta gestión de la energía eléctrica para garantizar un funcionamiento eficiente y seguro. En este sentido, los contactores y los relés térmicos juegan un papel fundamental, asegurando la protección del motor ante sobrecargas y cortocircuitos.
¿Qué es un Contactor?
Un contactor es un dispositivo electromagnético que permite abrir y cerrar circuitos eléctricos de alta potencia de forma manual o automática. Su función principal es controlar la alimentación de un motor trifásico, permitiendo su arranque y parada.
Componentes de un Contactor
- Bobina : Al recibir una señal eléctrica, la bobina genera un campo magnético que atrae al núcleo.
- Núcleo : Se desplaza atraído por la bobina, accionando los contactos.
- Contactos : Son los encargados de establecer o interrumpir el flujo de corriente hacia el motor.
Funcionamiento del Contactor
Cuando se energiza la bobina del contactor, el núcleo se desplaza y cierra los contactos, permitiendo el paso de la corriente al motor. Al interrumpir la alimentación de la bobina, el núcleo vuelve a su posición original y los contactos se abren, cortando el suministro al motor.

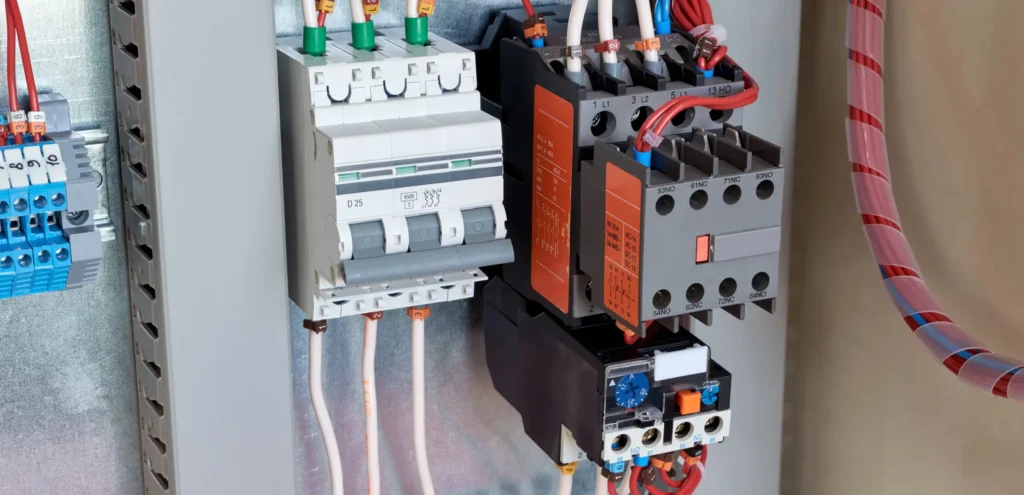

¿Qué es un Relé Térmico?
Un relé térmico es un dispositivo de protección que se encarga de detectar sobrecargas en el motor, evitando daños por calentamiento excesivo. Su funcionamiento se basa en la expansión térmica de una placa bimetálica, la cual se deforma al detectar una sobrecarga, accionando un interruptor que corta la alimentación del motor.
Componentes de un Relé Térmico
- Placa Bimetálica : Se calienta con la corriente que fluye por el motor. Cuando la temperatura supera un límite, se deforma y activa el interruptor.
- Interruptor : Corta el circuito de alimentación del motor en caso de sobrecarga.
- Botón de Rearme : Permite reiniciar el circuito una vez que se ha enfriado la placa bimetálica.
Funcionamiento del Relé Térmico
Cuando la corriente que circula por el motor supera el valor nominal, la placa bimetálica se calienta y se deforma, accionando el interruptor. Esto corta la alimentación del motor, evitando que se sobrecaliente y se dañe. Una vez que la placa bimetálica se ha enfriado, se puede rearmar el circuito mediante el botón de rearme.
Ventajas de Usar Contactores y Relés Térmicos
- Protección del Motor : Los contactores y relés térmicos protegen el motor de sobrecargas, cortocircuitos y otros problemas eléctricos, alargando su vida útil.
- Control Remoto : Se pueden controlar de forma remota, facilitando el arranque y la parada del motor.
- Seguridad : Aumentan la seguridad del sistema al evitar accidentes por contacto con partes energizadas.
- Eficiencia : Permiten un arranque y parada eficientes del motor, reduciendo el consumo energético.
Tipos de Contactores y Relés Térmicos
Contactores
- Contactores AC : Diseñados para corriente alterna.
- Contactores DC : Diseñados para corriente continua.
Relés Térmicos
- Relé Térmico Diferencial : Detecta desequilibrios entre las fases del motor, protegiéndolo de problemas en el suministro trifásico.
- Relé Térmico Compensado : No se ve afectado por las variaciones de temperatura ambiente, lo que los hace ideales para entornos extremos.
- Relé Térmico Tripolar : El más común, se adapta a sistemas monofásicos, bifásicos y trifásicos.
Instalación y Mantenimiento
La instalación de un contactor y un relé térmico debe realizarse por un electricista cualificado, siguiendo las normas de seguridad eléctrica. Es importante realizar un mantenimiento periódico para verificar el correcto funcionamiento del sistema.
Mantenimiento
- Inspección visual de los contactos, la bobina y la placa bimetálica.
- Verificación del correcto funcionamiento del interruptor del relé térmico.
- Limpieza de los contactos y de las conexiones.
- Prueba de funcionamiento del sistema.
Aplicaciones
Los contactores y relés térmicos son esenciales en una amplia variedad de aplicaciones industriales y comerciales, entre ellas:
- Máquinas de producción : Para controlar el arranque y la parada de motores que accionan máquinas de producción.
- Sistemas de ventilación : Para controlar el funcionamiento de ventiladores y otros equipos de climatización.
- Bombas : Para controlar el funcionamiento de bombas de agua y otros sistemas de bombeo.
- Elevadores : Para controlar el funcionamiento de los motores que accionan elevadores.
- Sistemas de refrigeración : Para controlar el funcionamiento de compresores y otros equipos de refrigeración.
Conclusión
Los contactores y relés térmicos son elementos esenciales para un arranque seguro y eficiente de motores trifásicos. Su correcta selección e instalación son cruciales para la protección del motor y la seguridad del sistema eléctrico. Un mantenimiento regular garantiza un funcionamiento óptimo y prolonga la vida útil de estos dispositivos.
