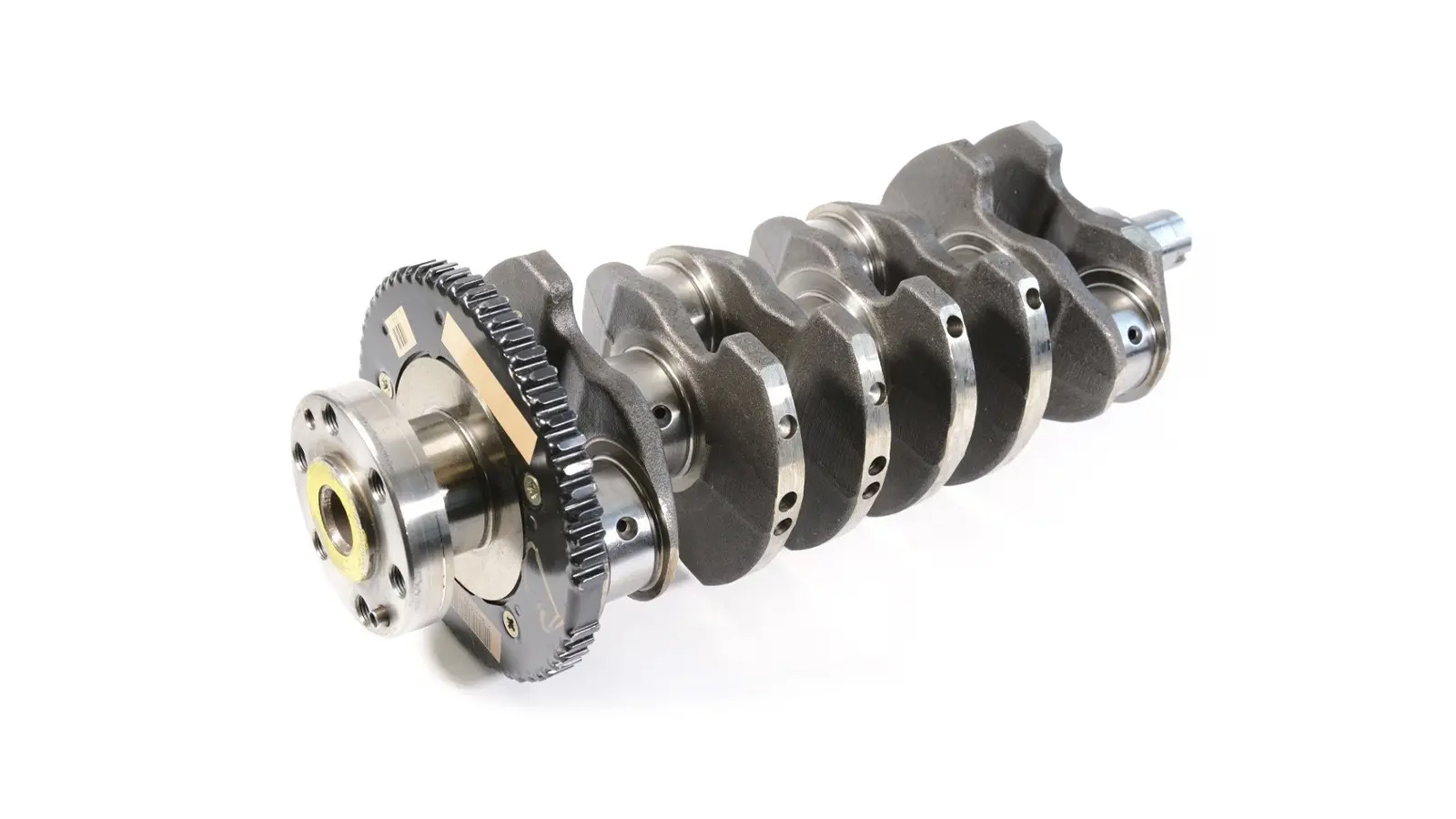

Cigüeñal de Motor: El Corazón del Motor de Combustión Interna
El cigüeñal, también conocido como árbol de manivelas, es una pieza fundamental del motor de combustión interna. Su función principal es transformar el movimiento rectilíneo alternativo de los pistones en un movimiento circular, transmitiendo la energía a otros componentes del vehículo, como las ruedas.
¿Cómo funciona el cigüeñal?
El cigüeñal actúa mediante un principio mecánico denominado biela-manivela. Este mecanismo se asemeja al funcionamiento de los pedales de una bicicleta. En cada cilindro, la explosión de la mezcla de combustible y oxígeno empuja el pistón hacia abajo. Este movimiento lineal se transmite a la biela, la cual está conectada a la muñequilla del cigüeñal.
La rotación del cigüeñal se produce gracias a la conexión entre la biela y la muñequilla, que transforma el movimiento lineal en circular. Este movimiento circular se transmite a través del sistema de transmisión del vehículo, lo que permite mover las ruedas.
Partes del Cigüeñal
El cigüeñal se compone de varias partes esenciales para su funcionamiento:
- Contrapesos: Estos elementos se colocan en la parte opuesta de las muñequillas para equilibrar las fuerzas de inercia y evitar vibraciones excesivas.
- Muñequilla de biela: La muñequilla recibe la fuerza del motor y es donde se conectan las bielas. Para soportar las altas fuerzas que recibe, estas muñequillas se someten a un tratamiento térmico que aumenta su solidez.
- Brazo: Los brazos del cigüeñal conectan la muñequilla de biela con los apoyos. La longitud del brazo determina la longitud de la carrera de la biela.
- Eje: El eje es la tutorial que permite la rotación de los elementos del cigüeñal .
- Apoyos: Los apoyos son los puntos de contacto entre el cigüeñal y el cárter del motor. Se someten a un tratamiento térmico para asegurar su resistencia y soportar las fuerzas del movimiento.
- Orificio de engrase: Estos agujeros se encuentran distribuidos por todo el cigüeñal y permiten la introducción del aceite que lubrica las piezas, previniendo su desgaste.
Tipos de Cigüeñales
Los cigüeñales se clasifican según el número de apoyos y cilindros del motor:
| Tipo de Cigüeñal | Número de Apoyos | Motores | Características |
|---|---|---|---|
| Cigüeñal de 3 apoyos | 3 | 4 cilindros | Utilizado en autos pequeños y económicos. Diseño simple y económico. Menor rigidez y mayor vibración. |
| Cigüeñal de 5 apoyos | 5 | 4 cilindros, V de 4 cilindros | Mayor rigidez y menor vibración. Mejor rendimiento y suavidad de funcionamiento. Más utilizado en autos modernos. |
| Cigüeñal de 6 apoyos | 6 | 8 cilindros | Mayor soporte para la carga y mejor equilibrio. Permite mayor potencia y cilindrada. |
| Cigüeñal de 7 apoyos | 7 | V de 6 cilindros | Excelente equilibrio y mínima vibración. Mayor complejidad y costo. |
| Cigüeñal de 8 apoyos | 8 | 8 cilindros de alto rendimiento | Máxima rigidez y soporte para altas cargas. Permite alcanzar potencias y cilindradas muy elevadas. |
Información relevante sobre los tipos de cigüeñales:
- Material: Los cigüeñales se fabrican con materiales de alta resistencia, como acero forjado o hierro fundido.
- Diseño: El diseño del cigüeñal varía según el tipo de motor y las necesidades del fabricante.
- Mantenimiento: Es importante realizar un mantenimiento regular del cigüeñal para asegurar su correcto funcionamiento.
- Averías: Las averías más comunes del cigüeñal son el desgaste de los cojinetes, la deformación y la rotura.
- Elección del cigüeñal adecuado: La elección del tipo de cigüeñal adecuado depende de varios factores, como el tipo de motor, la potencia deseada y el presupuesto.
Materiales utilizados en el cigüeñal
El cigüeñal se compone de diferentes partes, cada una fabricada con materiales específicos para satisfacer las necesidades del motor. Las aleaciones utilizadas en la construcción del cigüeñal deben cumplir con varias características:
- Elasticidad: Para soportar grandes esfuerzos.
- Resistencia: Para evitar grietas al recibir golpes.
- Fricción: Un límite mínimo de fricción para evitar el desgaste excesivo.
- Amortiguación: Para evitar vibraciones que puedan dañar el motor.
Consejos para el cuidado del cigüeñal
Para evitar posibles averías en el cigüeñal, es fundamental tener en cuenta algunos aspectos relacionados con el aceite:
- Utilizar el aceite recomendado por el fabricante: La densidad y la pureza del aceite son cruciales para la lubricación del cigüeñal . Usar un aceite no recomendado puede provocar averías graves.
- Mantener el nivel de aceite correcto: El motor debe tener siempre suficiente aceite para garantizar la lubricación de todas sus piezas. No se debe exceder el nivel de aceite recomendado.
- Evitar la contaminación del aceite: El aceite del motor no debe contaminarse con refrigerantes o combustibles.
- No usar aceite usado: Siempre se debe utilizar aceite nuevo para el cigüeñal .
- Revisar la presión del aceite: Es importante hacer revisiones periódicas del circuito de aceite para asegurar una presión correcta.
- Controlar la temperatura del aceite: Nunca se debe sobrepasar la temperatura recomendada del aceite del motor, ya que puede provocar una avería grave.
