En el entorno de la electrónica, el control de la velocidad de los motores DC es una tarea fundamental en una amplia gama de aplicaciones, desde dispositivos domésticos hasta sistemas industriales. Los MOSFET (Transistores de Efecto de Campo Metal-Óxido-Semiconductor) juegan un papel crucial en la implementación de este tipo de control, ofreciendo una serie de ventajas sobre otros dispositivos como los transistores bipolares (BJT) y los transistores bipolares de puerta aislada (IGBT).
¿Por qué usar MOSFET para controlar la velocidad de un motor DC?
Los MOSFET se han convertido en el estándar de facto para el control de velocidad de motores DC debido a sus notables ventajas:
- Alta Eficiencia: Los MOSFET presentan una resistencia de encendido (RDS(on)) muy baja, lo que minimiza la disipación de potencia y maximiza la eficiencia del circuito. Esto se traduce en menos calor generado, lo que reduce la necesidad de sistemas de refrigeración complejos, especialmente en aplicaciones de alta potencia.
- Velocidad de Conmutación Rápida: Los MOSFET poseen una velocidad de conmutación extremadamente rápida, normalmente en el rango de nanosegundos. Esta respuesta rápida permite un control preciso de la velocidad y la dirección del motor, haciéndolos ideales para aplicaciones que requieren cambios rápidos.
- Baja Potencia de Conducción de la Puerta: Los MOSFET requieren una potencia mínima de conducción de la puerta para conmutar entre sus estados de encendido y apagado. Esto minimiza la potencia necesaria para controlar el transistor, lo que resulta en sistemas de control de motores eficientes en energía.
- Sin Corriente de Puerta Requerida: A diferencia de los BJT, los MOSFET no necesitan una corriente de puerta continua para permanecer en su estado de encendido, lo que reduce el consumo de energía del circuito de control. Esta característica es especialmente útil en aplicaciones alimentadas por baterías donde la eficiencia energética es crucial.
- Tolerancia a la Temperatura: Los MOSFET pueden funcionar en un amplio rango de temperaturas, lo que los hace adecuados para entornos extremadamente fríos y calientes. Esta característica es valiosa en aplicaciones como sistemas automotrices y maquinaria industrial.
- EMI Reducido: Los MOSFET generan menos interferencia electromagnética (EMI) en comparación con los BJT y los IGBT. Esto es fundamental en aplicaciones donde la EMI puede interferir con dispositivos o sistemas electrónicos cercanos.

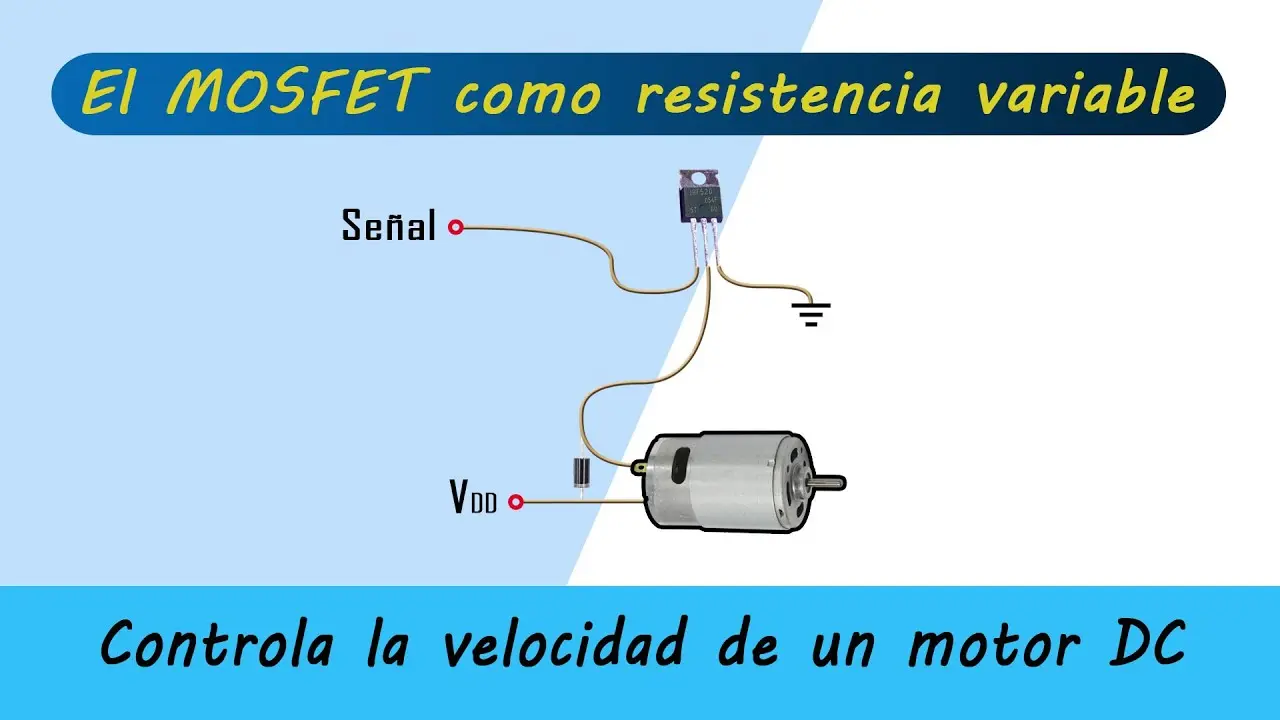

Construyendo un Controlador de Velocidad de Motor DC con MOSFET
Para comprender cómo funciona un circuito de control de velocidad de motor DC con MOSFET, veamos un ejemplo práctico:
Componentes Necesarios:
- Batería de 12V
- Potenciómetro de 100K
- MOSFET IRF540N E-MOSFET
- Motor DC
- Interruptor
Conexiones:
El terminal de puerta del MOSFET IRF540N se conecta al potenciómetro. El terminal de fuente se conecta al cable positivo del motor. El terminal de drenaje del MOSFET se conecta al terminal positivo de la batería a través de un interruptor. El cable negativo del motor se conecta al terminal negativo de la batería.
Funcionamiento:
Cuando se cierra el interruptor ', la tensión de alimentación en el terminal de puerta del MOSFET hace que la corriente fluya desde el terminal de drenaje (D) al terminal de fuente (S). Esto inicia el flujo de corriente a través del motor DC, haciendo que gire. La cantidad de corriente suministrada al motor DC se puede regular simplemente ajustando el potenciómetro, lo que cambia la tensión aplicada al terminal de puerta del MOSFET. De esta forma, podemos controlar la velocidad del motor DC controlando la tensión en el terminal de puerta del MOSFET. Para aumentar la velocidad del motor DC, debemos aumentar la tensión aplicada al terminal de puerta del MOSFET.
Aplicaciones del Control de Velocidad de Motor DC con MOSFET
Las aplicaciones del control de velocidad de motor DC con MOSFET son vastas y abarcan una variedad de sectores:
- Vehículos Eléctricos (EV) y Vehículos Híbridos: Los MOSFET se utilizan comúnmente en los sistemas de control de motores de vehículos eléctricos e híbridos. Ofrecen un control eficiente y preciso de los motores eléctricos, lo que contribuye a mejorar el rendimiento y la autonomía del vehículo.
- Automatización Industrial: En las industrias, el control de velocidad de motor basado en MOSFET se emplea para cintas transportadoras, brazos robóticos y otros sistemas automatizados. La rápida velocidad de conmutación de los MOSFET garantiza un control preciso y sensible en los procesos de fabricación.
- Electrodomésticos: Los MOSFET se encuentran en electrodomésticos como lavadoras, aires acondicionados y ventiladores para el control de velocidad del motor. Su eficiencia y baja generación de calor los hacen ideales para electrodomésticos de bajo consumo energético.
- Sistemas HVAC: Los sistemas de calefacción, ventilación y aire acondicionado (HVAC) utilizan MOSFET para controlar la velocidad de los motores en ventiladores y compresores. Esto contribuye al ahorro de energía y a una regulación precisa de la temperatura.
- Propulsión de Drones: Los drones requieren un control eficiente de la velocidad del motor para mantener la estabilidad y la maniobrabilidad. Los MOSFET son preferibles en los circuitos de control del motor de los drones debido a su bajo peso y alta eficiencia.
- Sistemas de Refrigeración de Computadoras: Los MOSFET se utilizan en los ventiladores de refrigeración de las computadoras para ajustar la velocidad del ventilador en función de la temperatura, lo que garantiza un rendimiento de refrigeración óptimo con un mínimo de ruido.
- Trenes Eléctricos y Locomotoras: Los MOSFET se emplean en los sistemas de control del motor de los trenes eléctricos y las locomotoras para regular la velocidad y la dirección de forma eficiente.
- Sistemas de Energía Renovable: Los aerogeneradores y los sistemas de seguimiento solar utilizan MOSFET para controlar la velocidad de los motores, optimizando la generación de energía.
Los MOSFET ofrecen numerosas ventajas para el control de velocidad de motores, incluyendo alta eficiencia, velocidad de conmutación rápida, bajos requisitos de potencia de conducción de la puerta y EMI reducido. Estas ventajas los convierten en la opción preferida en una amplia gama de aplicaciones, desde vehículos eléctricos y automatización industrial hasta electrodomésticos y sistemas de energía renovable. La versatilidad y confiabilidad de los MOSFET los convierten en una piedra angular de la tecnología moderna de control de motores.
